自転車用ＬＥＤライト （データー編）

　先週の Panasonic NL896、Philips BF60L60BBL の 自転車用ＬＥＤライト （外観編） に続いて今週はそれぞれのデーター編です。

　
　これらの製品は、昨年６月の IPF X-Force （外観編） ・ IPF X-Force （データー編） と同じ自転車用ですが、電池駆動ではなく自転車の発電機により駆動されます。

　
　自転車の発電機は、15km/h にて 6V 2.4W という規格なので速度が増せば発電量は上がり速度が落ちれば発電量が減るという状態です（6V 3W モデルもあります）。このため、今回のテストは 6V 2.4W に近い条件で切りの良い数字となる 400mA（両方のライトともこの時に 6.1 ～ 6.2V となっています）の定電流電源で駆動しました。

　

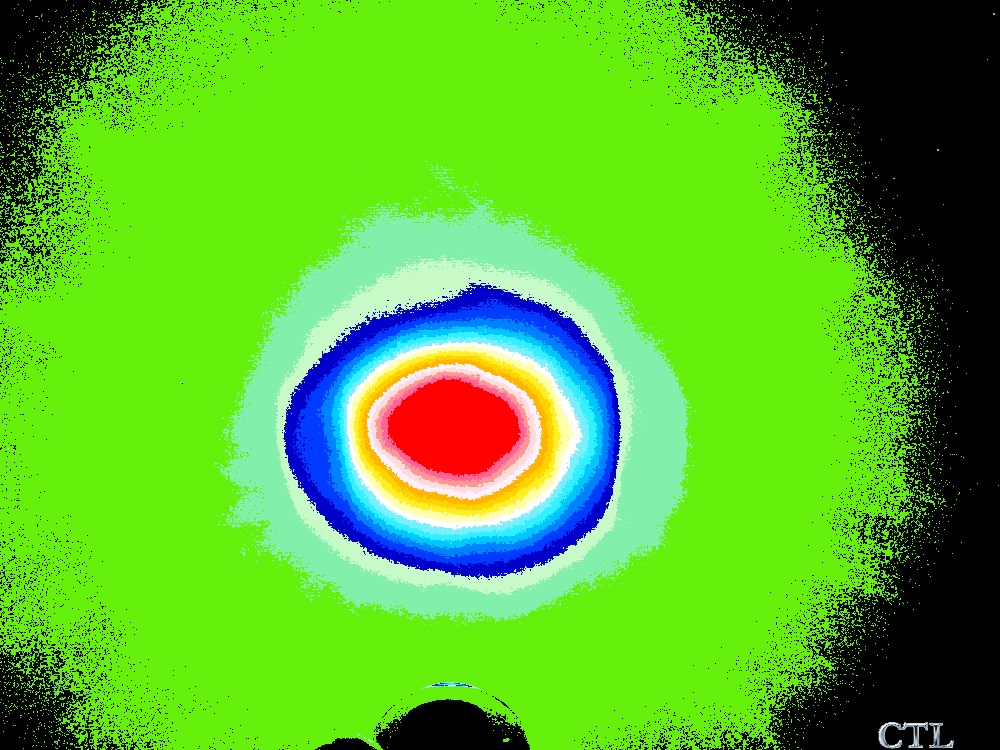

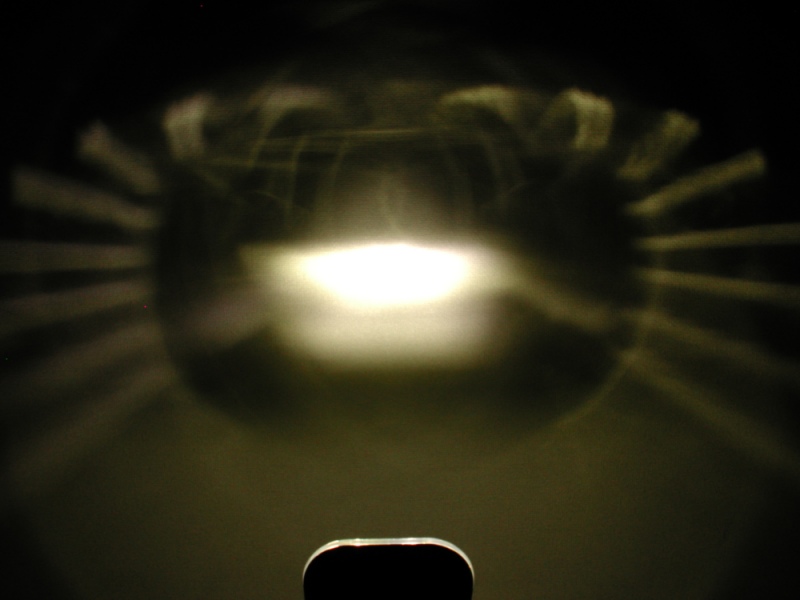

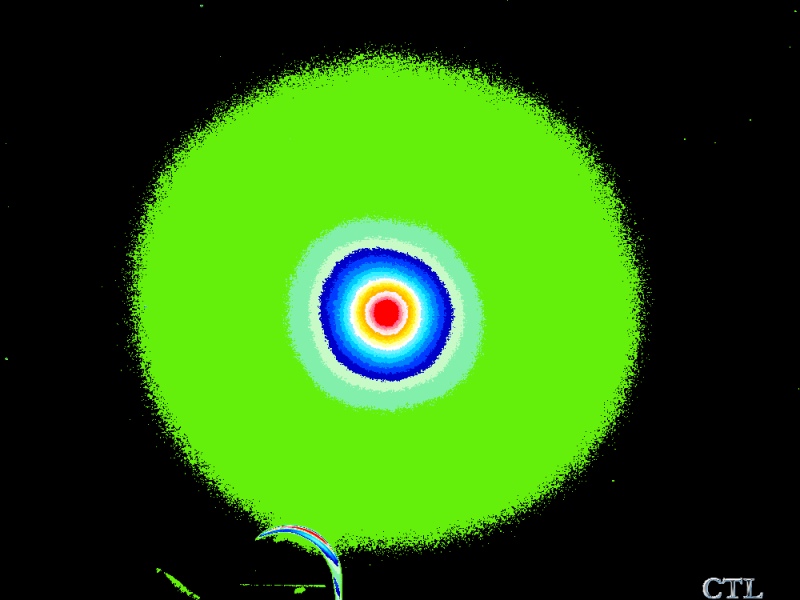

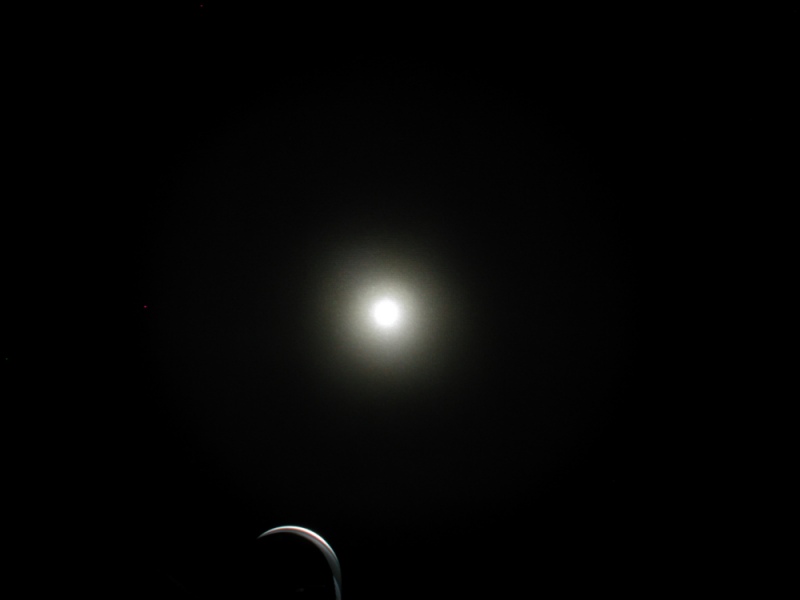

■ Panasonic NL896 ビームショット

　
　● 電源：定電流電源 400mA

　

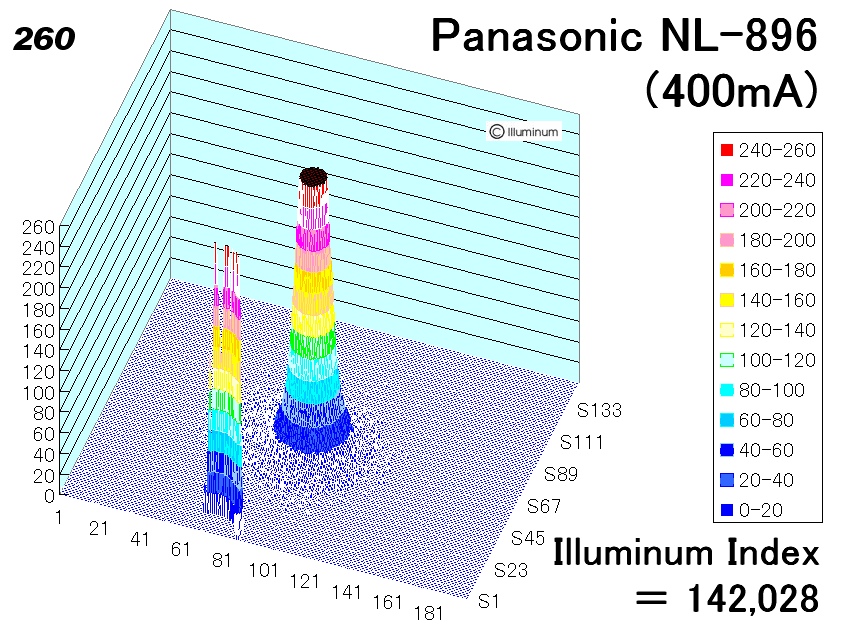

グラフ：３Ｄグラフです（縦軸 260 ポイントスケール）
　

　・ 動画で見ると・・・、

　幅 2 ～ 2.5m の細い道を 走行です。ハブダイナモで点灯した NL-896です。左側方向を照らしてしますが、良くわかりませんね （＾＾；

　

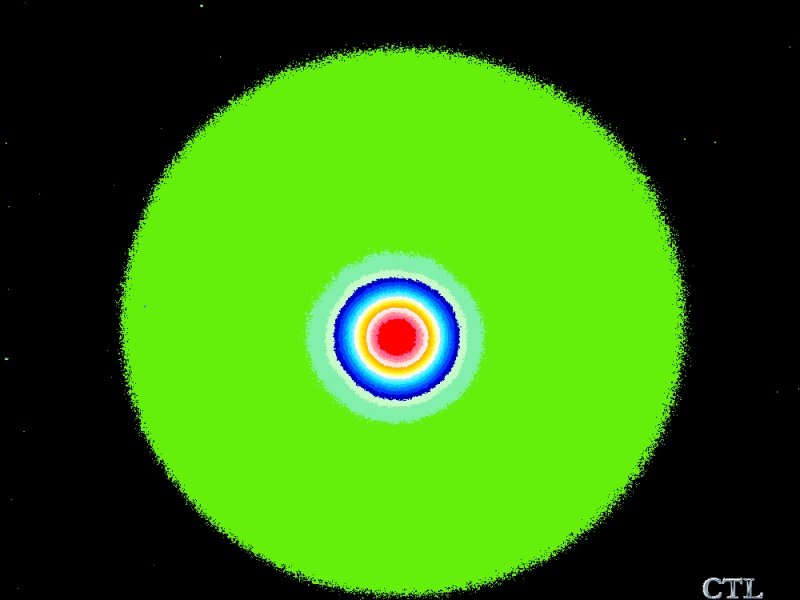

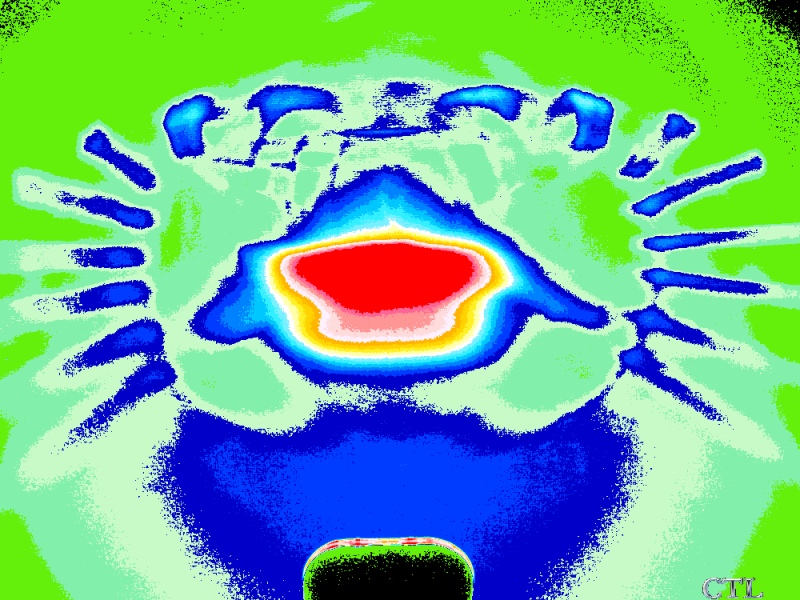

■ Philips BF60L60BBL ビームショットとデータ

　
　● 電源：定電流電源 400mA

　
　

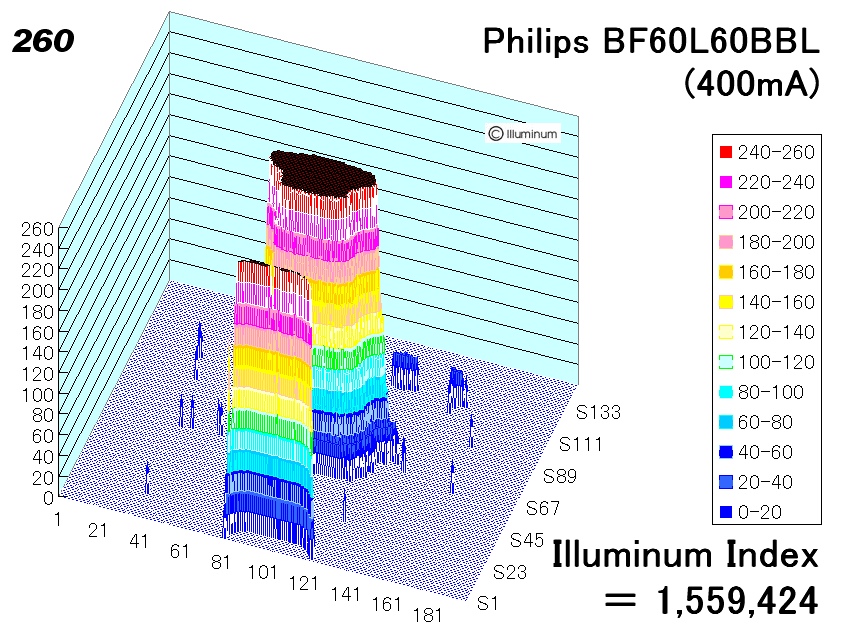

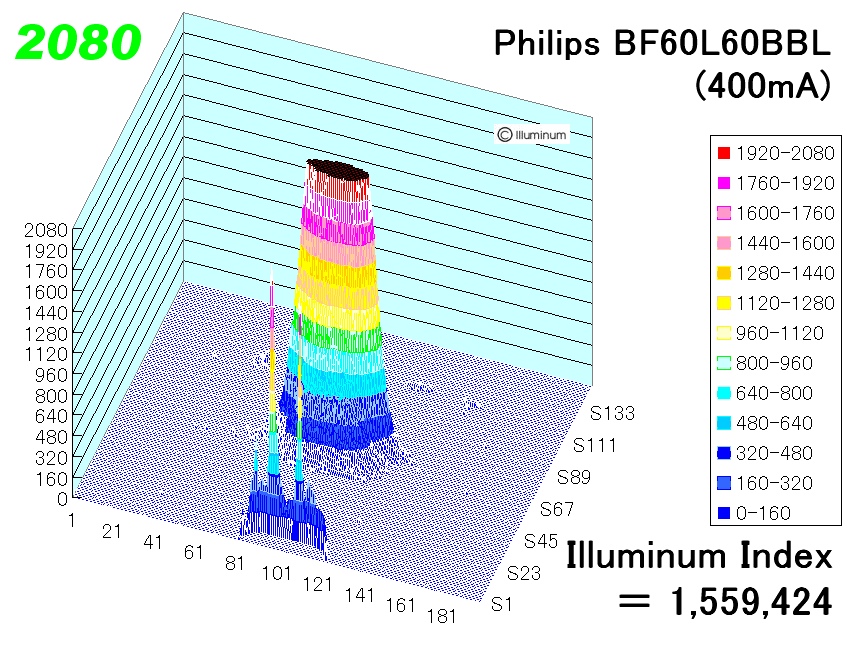

グラフ：３Ｄグラフです（左：縦軸 260 ポイントスケール、右：2080 ポイントスケール）
　

　・ 動画で見ると・・・、

　幅 2 ～ 2.5m の細い道を 走行です。ハブダイナモで点灯した BF60 です。さすがドイツ規格らくらくクリアの６０ルクス（１０ｍ）モデルですね。

　

■ Panasonic NL896 と Philips BF60L60BBL データ

ライト名		中央照度 lx/50cm	イルミナム インデクス	簡易ルーメン 換算
Panasonic NL-896		3,440	142,028	10
Philips BF6060BBL		20,680	1,559,424	105

　
　
ご注意：簡易ルーメン換算値はあくまでも推定値です。特に今回のデータは測定条件がリファレンスと異なるため、誤差が大きくなっています。このため、メーカー公称値とは直接比較はできません。

■ まとめ

　
　Panasonic NL-896 は、セミパワーＬＥＤを放物面鏡で集光させたごく普通の懐中電灯と同じ配光のライトです。明るさも走行路面を明るく照らすことはあまり考えず、必要最小限の便利なライトという役割のようです。ライト底面の明るさセンサーも上手く機能し周囲がうす暗くなるとライトが自動的に点灯します。

　
　しかし、安全を考えると昼間消える必要もなく、白熱電球のように点灯時間が長いと切れてしまう可能性もなく、また消灯中にハブダイナモの負荷が軽くなる訳でもなさそう（体感上では分からない）です。このため、このライトは白熱電球を LED に置き換えた過渡期的な商品のようです。このため、最近はもっと明るい LED のダイナモ用ライトが有るのでこのライトの魅力は現在はほとんど無いと言って良いようです。

　
　一方、自転車の配光規格のあるドイツが主戦場の Pillips BF60 は、左右に広がりまた上方向へ光が漏れることで対向車（者）を眩惑させないように上方向への光をカットする配光となっています。いかもに自転車用のライトという感覚で、必要十分な明るさと照射範囲の確保ができています。

　
　ただし、Philips BF60 は、６０ルクス（１０ｍ）という公称値ですが、50cm に換算すると 24,000ルクスになるハズなので 400mA では公称値の６０ルクスは出ていないようです（今回の値は上表のように 20,680 ルクス）。今回は 15km/h での発電を想定しましたが、６０ルクスとはもっと早い速度で発電した時の値なのでしょうね（念のため１ｍでも測定してみましたが、5,000ルクスを少し超えた程度で 10m 換算では ５０ルクスです）。なお、ドイツの規格の場合、2.4W での測定するハズなのでもう少し暗くなるハズですがクリアすべき明るさが１０ルクスなので、今回のデーターでも規格は大幅にクリアしています。

次回は、未定です。

左のアナログ時計のブログパーツは↓で・・・
http://illuminum.cocolog-nifty.com/led_light/2007/02/post_f4bf.html

イルミナムのページ

自転車用ＬＥＤライト （外観編）

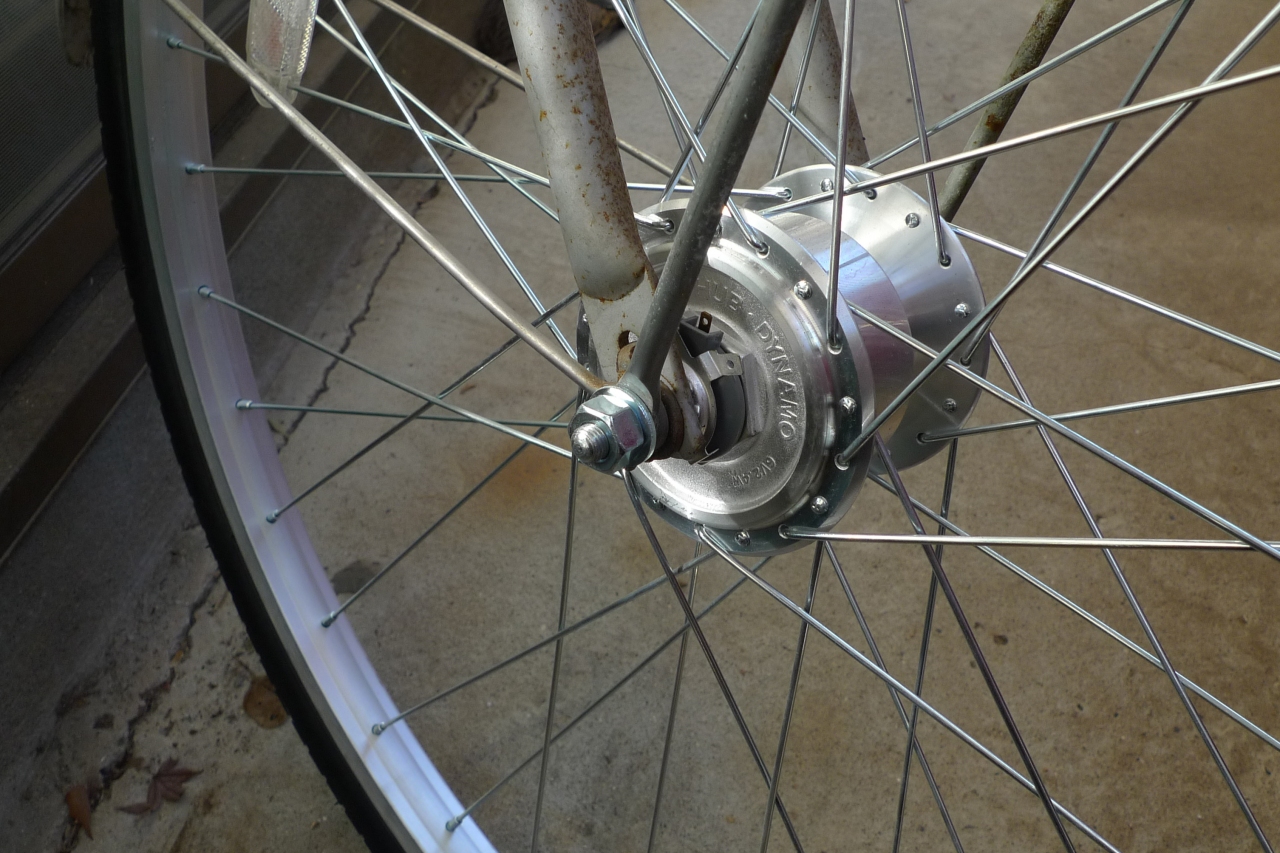

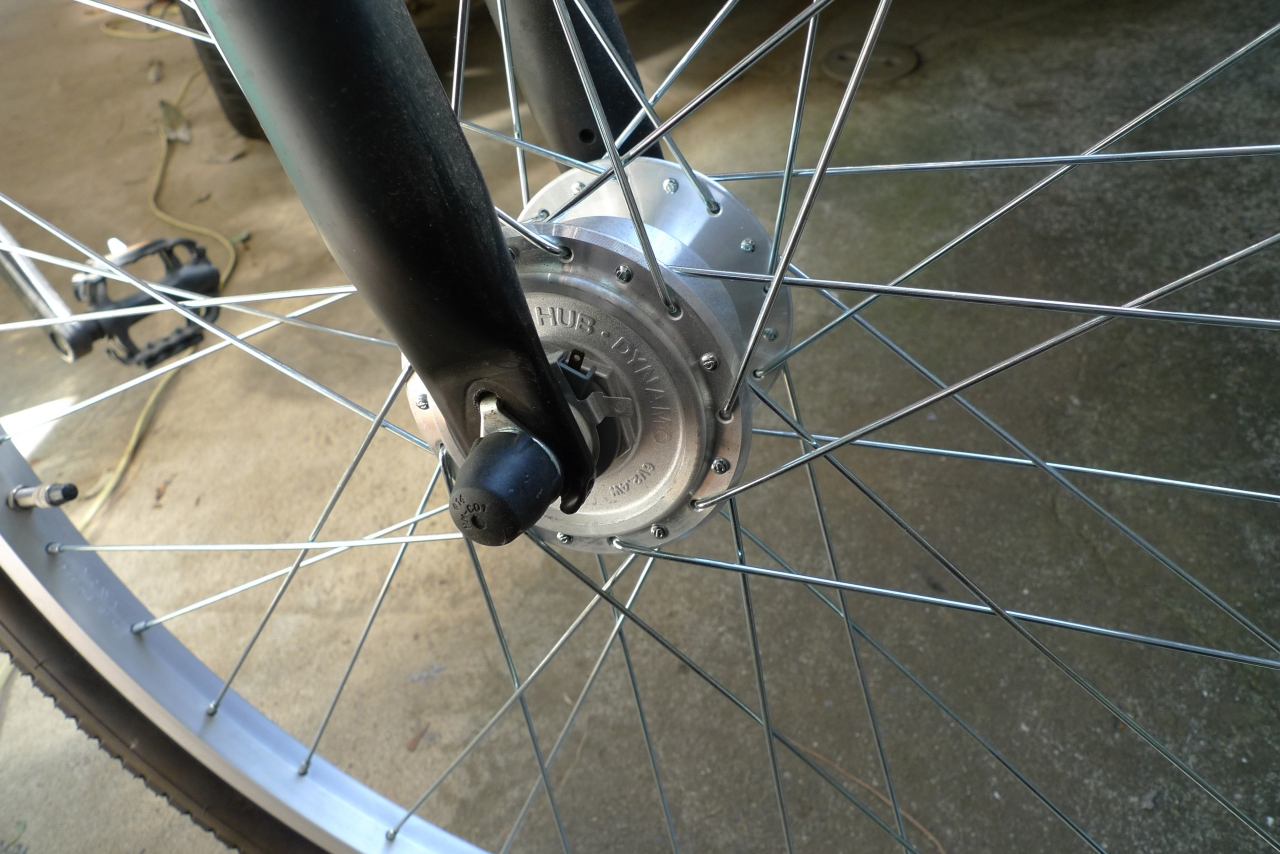

　だいぶ前から気になっていた自転車用のハブダイナモを自転車屋さんで取りつけてもらいました。昨年の震災後に電気の自給というのは必要なことだと感じていましたので、少しでも発電出来るモジュールを備えておく方が良いのでは、という発想ですが、自転車の夜の走行でいちいちライトを付け外しや電池の充電を気にしなくて良いので便利です。また、自分でライトを自作して付けたいと思っていますが、そちらは何時のコトになりますか・・・、まぁ。気長に考えたいと思います。

　
　自転車は、かなり古いママチャリ１台と震災後に買ったマウンテンルック１台の合計２台にハブダイナモを付けてもらいました。マウンテン（ルックでないもの）も１台あるのですが、メンテが必要なので後回しにしました。なお、ママチャリは昔はローラーダイナモと白熱電球のライトが付いていましたが、何度も倒れるアクシデントでライトが壊れてしまっていました。また、ローラーダイナモはどうしてもペダルが重くなるので値段はかなり違いますがハブダイナモに付け変えました。

　
写真 左：ママチャリです、右：マウンテンルックです

　
　マウンテンルックは写真のようにルックのためクイックリリースではありません。ハブダイナモはいずれも SANYO 製で１端子タイプのため、両方ともに２端子にするアダプターを付けています（シマノ製アダプターをムリやり取りつけて頂きました）。

　
　ライトはドイツで販売されている Pillips さんのライトが良さそうなので、それを１台と比較のため性能のいかにも大したことがなさそうなママチャリ用の Panasonic さんのオートライトをネットで購入してみました。

　
　今回は、外観編です。

　

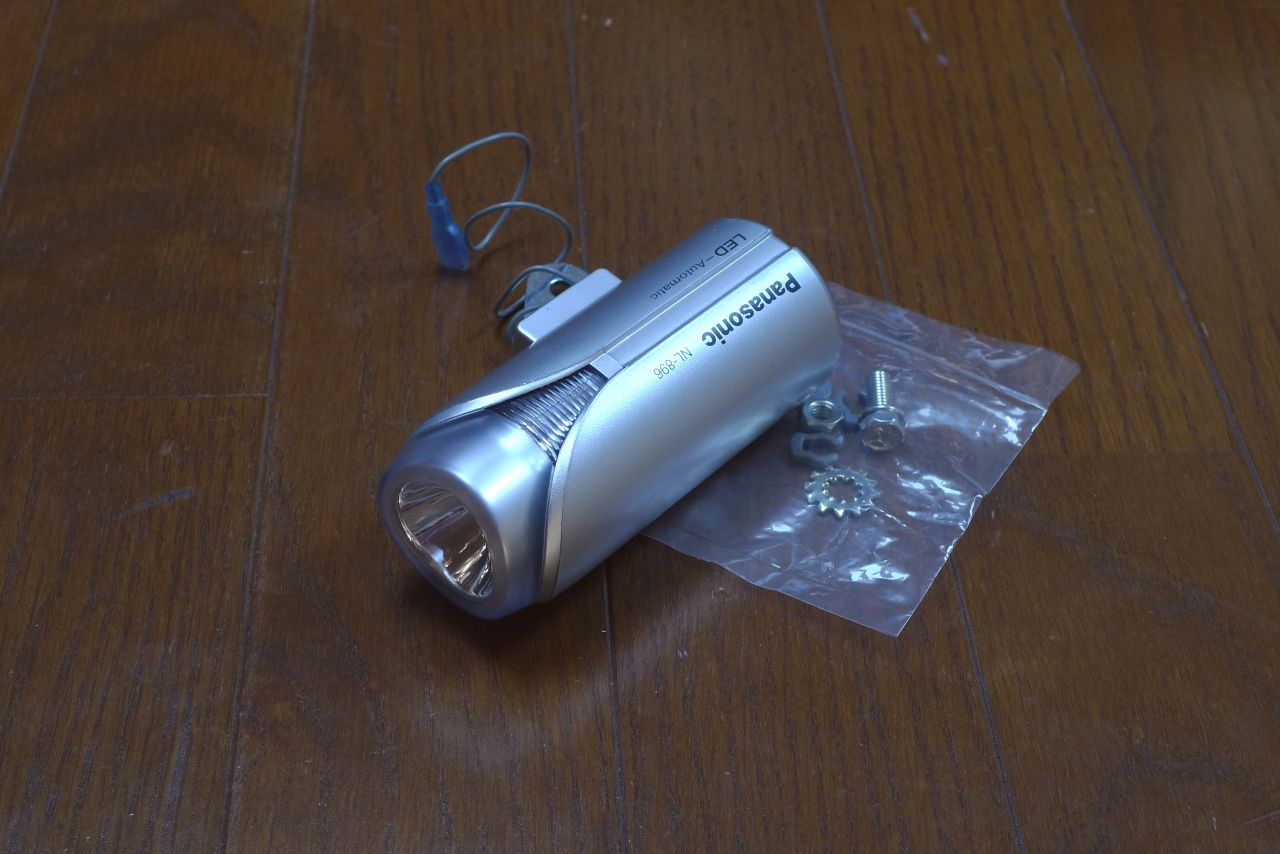

■ Panasonic NL896

　

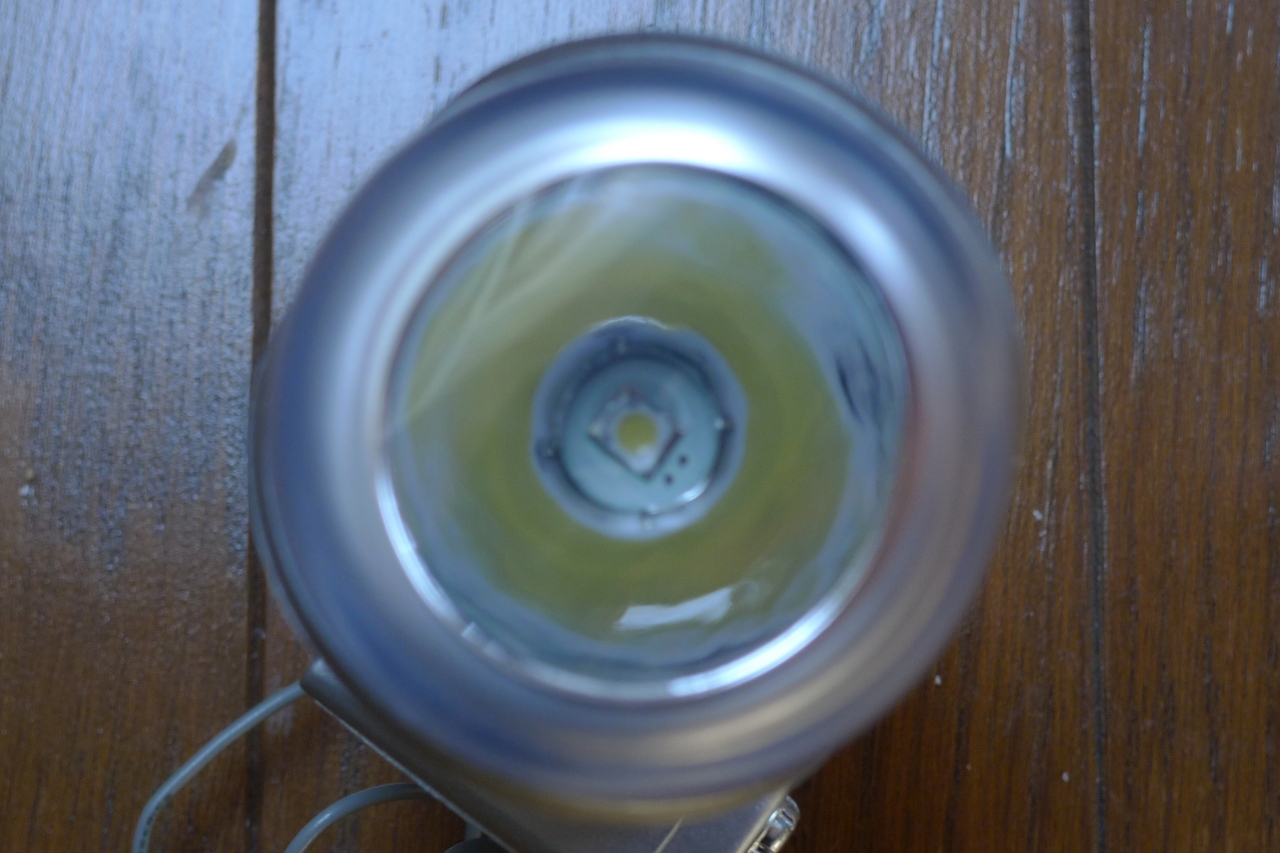

　比較的ポピュラーなモデルだろうと思って購入しましたが、かなり暗いモデルで LED はおそらく日亜化学さんの昔セミパワーと呼ばれたタイプのようです。

　
　光センサーが付いているので、暗くなると自動的に点灯します。これは便利ですね。

　

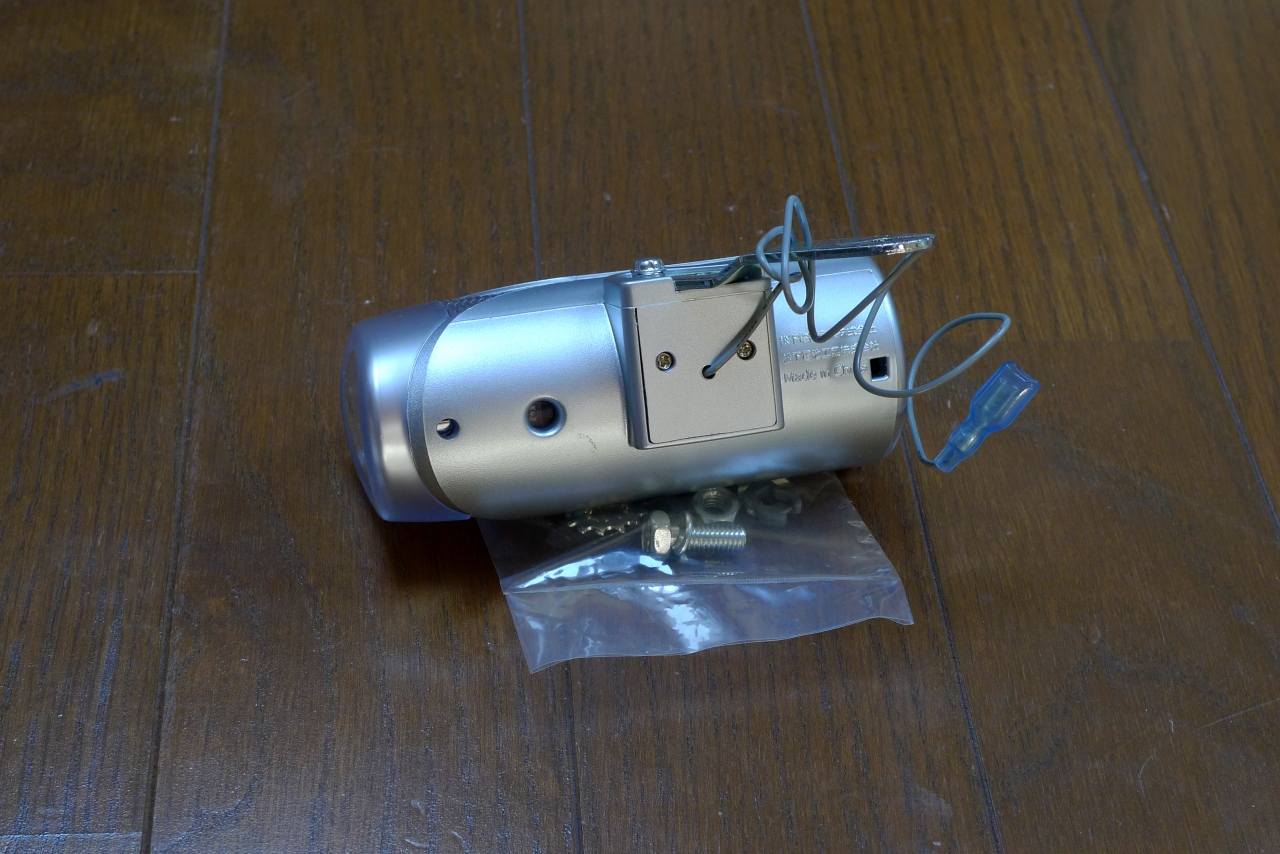

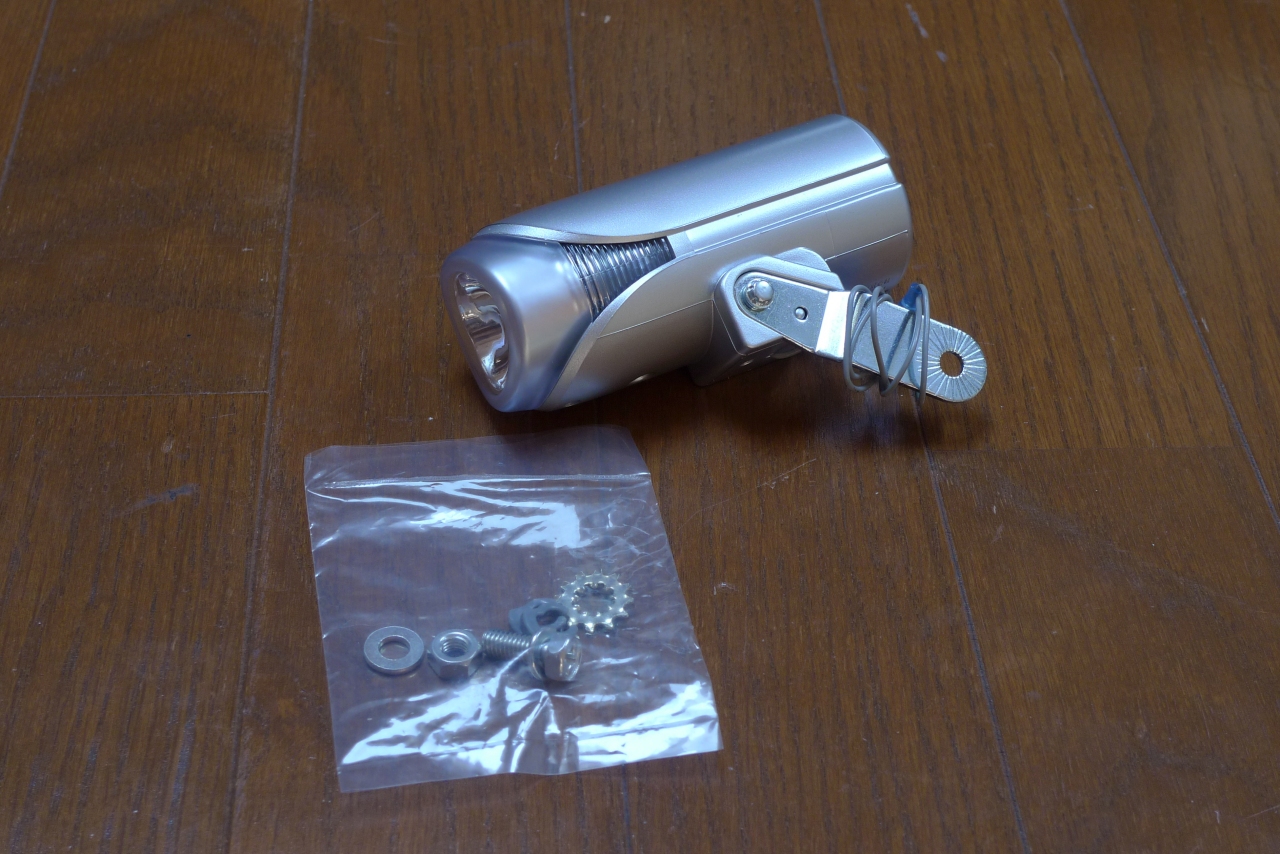

パッケージのないバルク品です、配線は１本です。
　
写真 左：LED がピンボケです、右：底面に光センサーが付いています

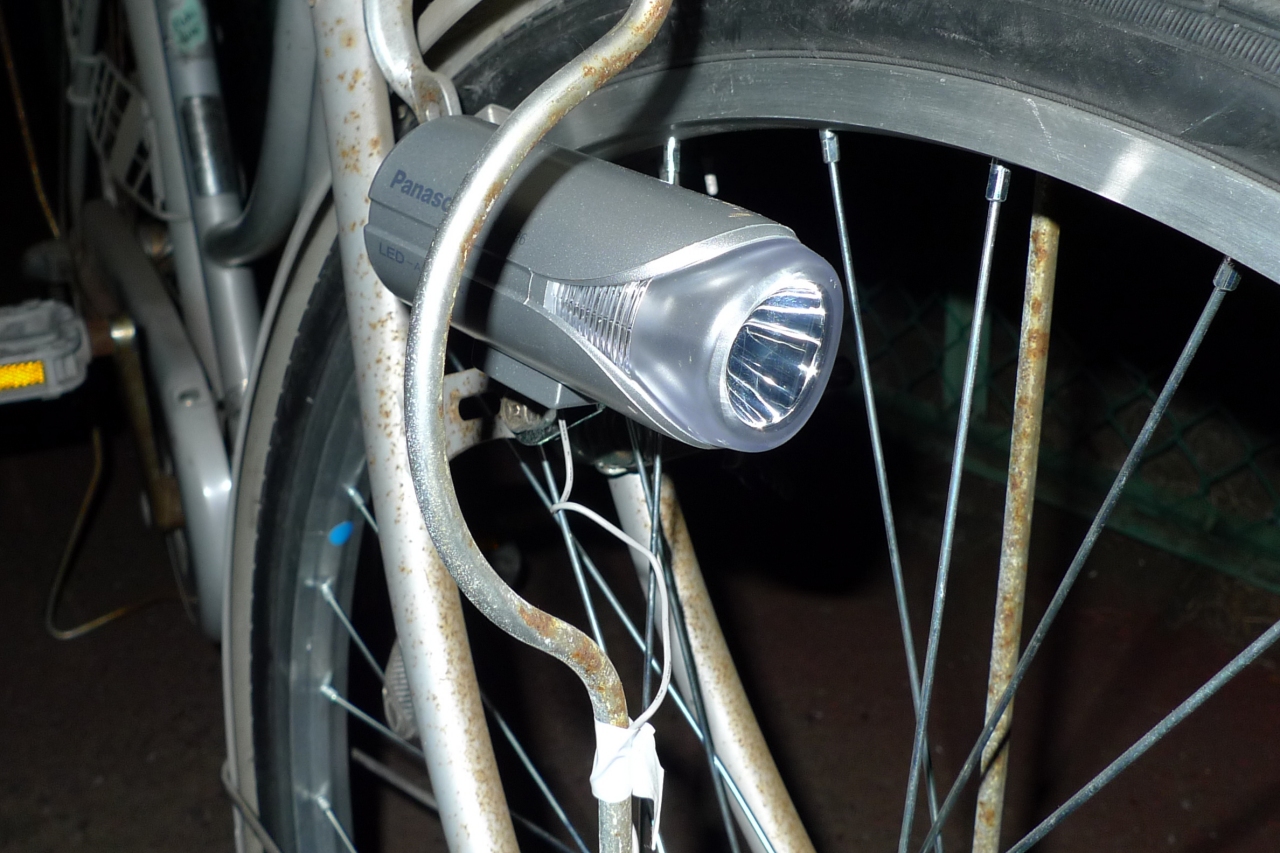

ローラーダイナモ付きライトの場所に簡単に置き換わりました。

　
■ Philips BF60L60BBL

　
　自転車用ライトはドイツでは規則がありそこで示されている明るさ／配光をクリアする必要があるようです。日本ではＪＩＳで配光／明るさなどの決めごとはありますが法的な規則ではありません。このドイツの規則での明るさ測定が１０ｍ先なのでドイツ規格品はそこでの明るさを標示しています。6V 2.4W のダイナモでのライトは１０ルクス以上と規定されています。

　
　内部にキャパシターを持っていて充電されていると停止中でも弱く光続けるので自身の安全に対しては安心です（Panasonic NL896 にはその機能はありません）。

　
　今回 amazon.de で購入したライトは６０ルクスというものです。この値は、１ｍでは６０００ルクス＝６０００カンデラ、イルミナムの比較時の５０ｃｍ中央照度の場合は、24,000 ルクスという明るさが公称値です。

　

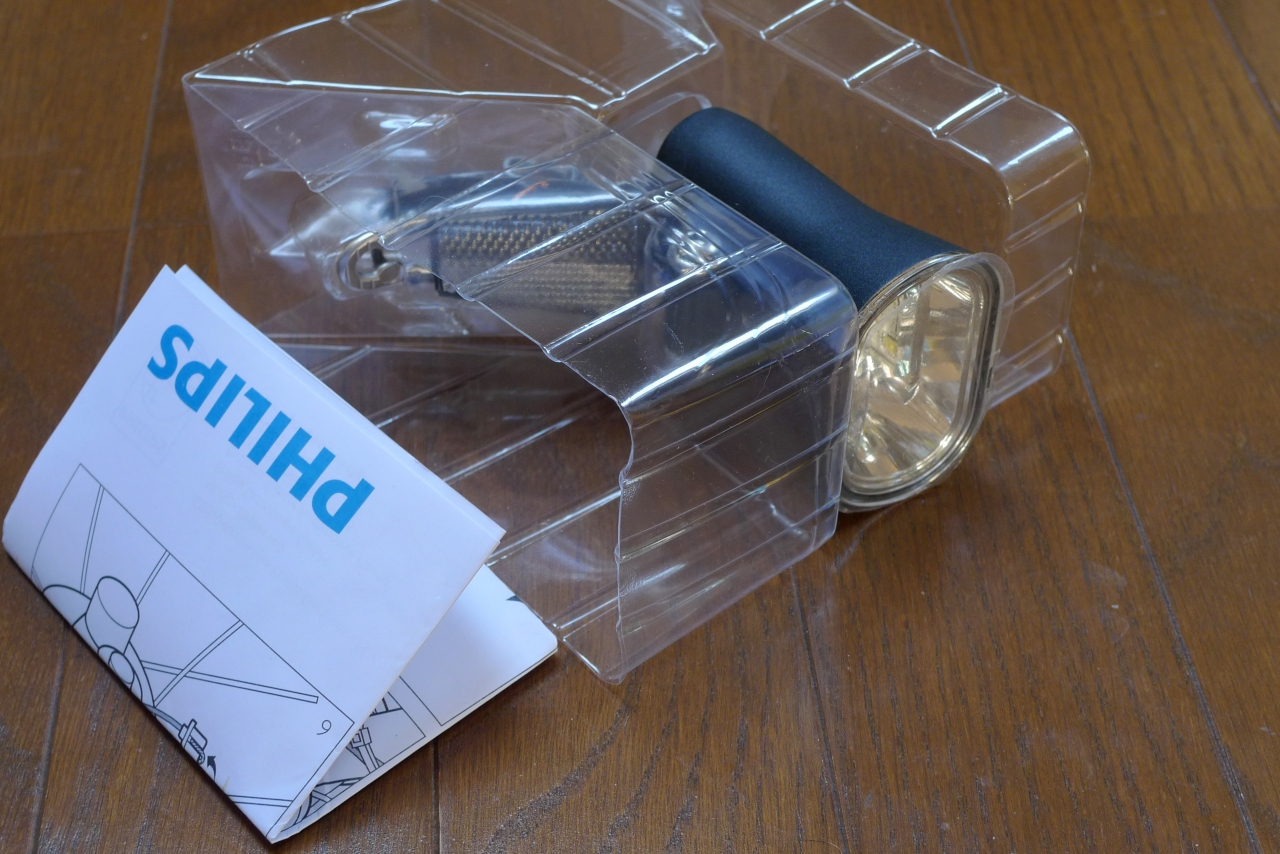

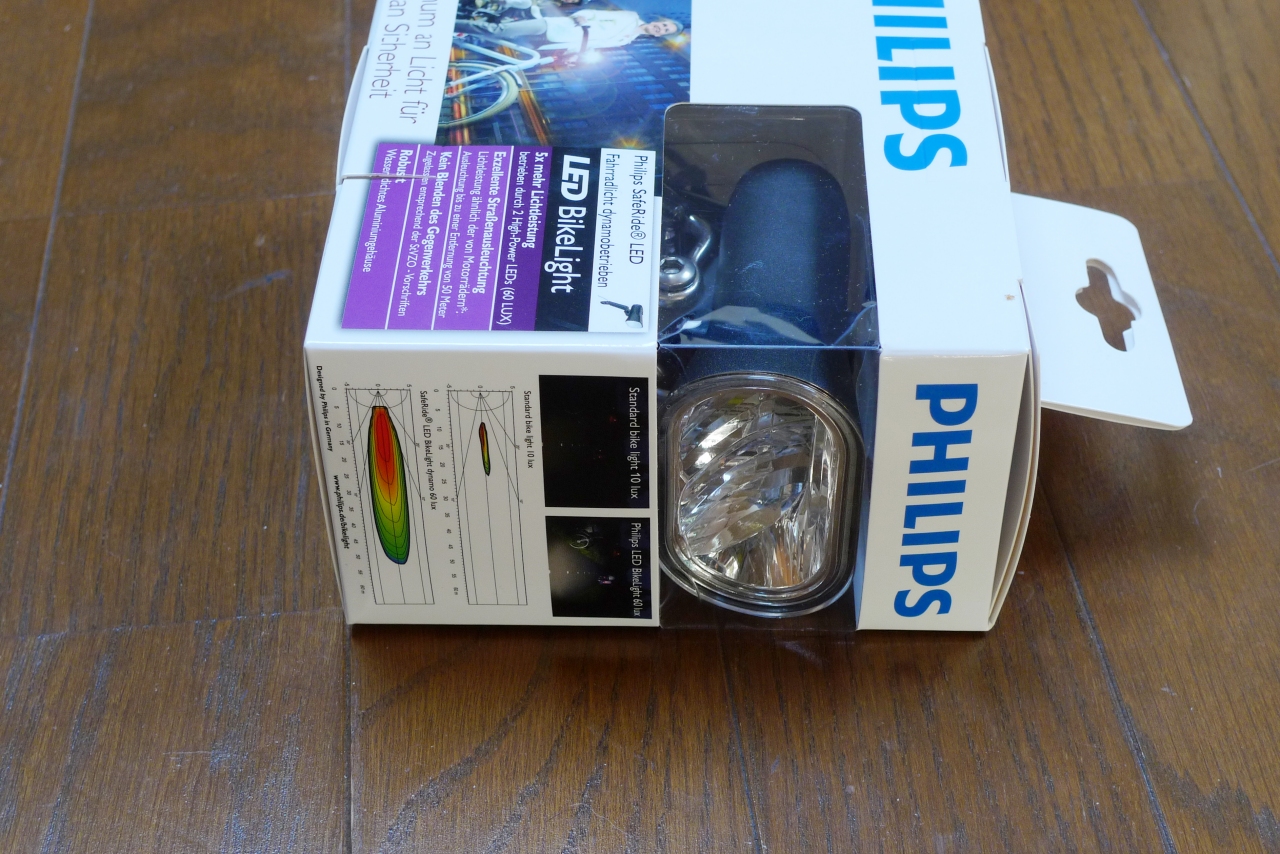

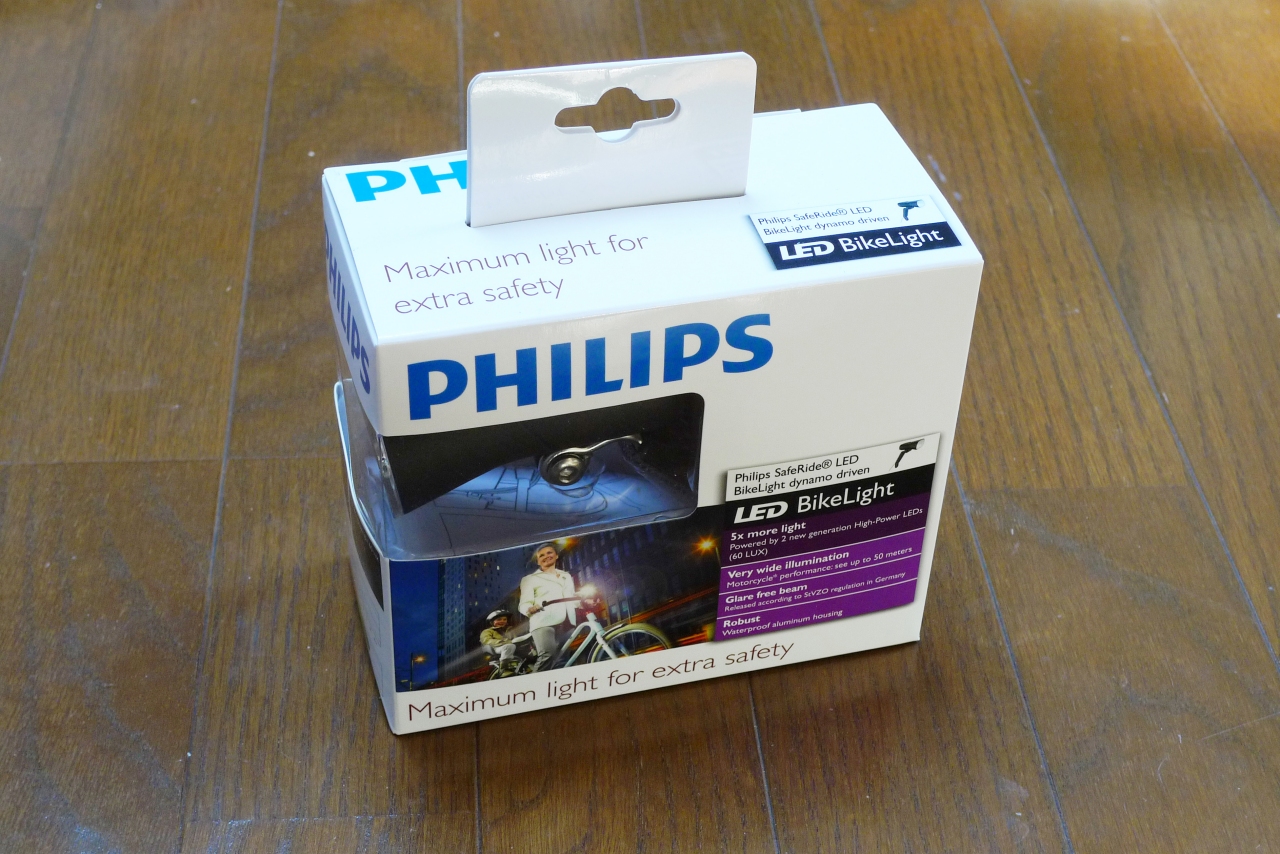

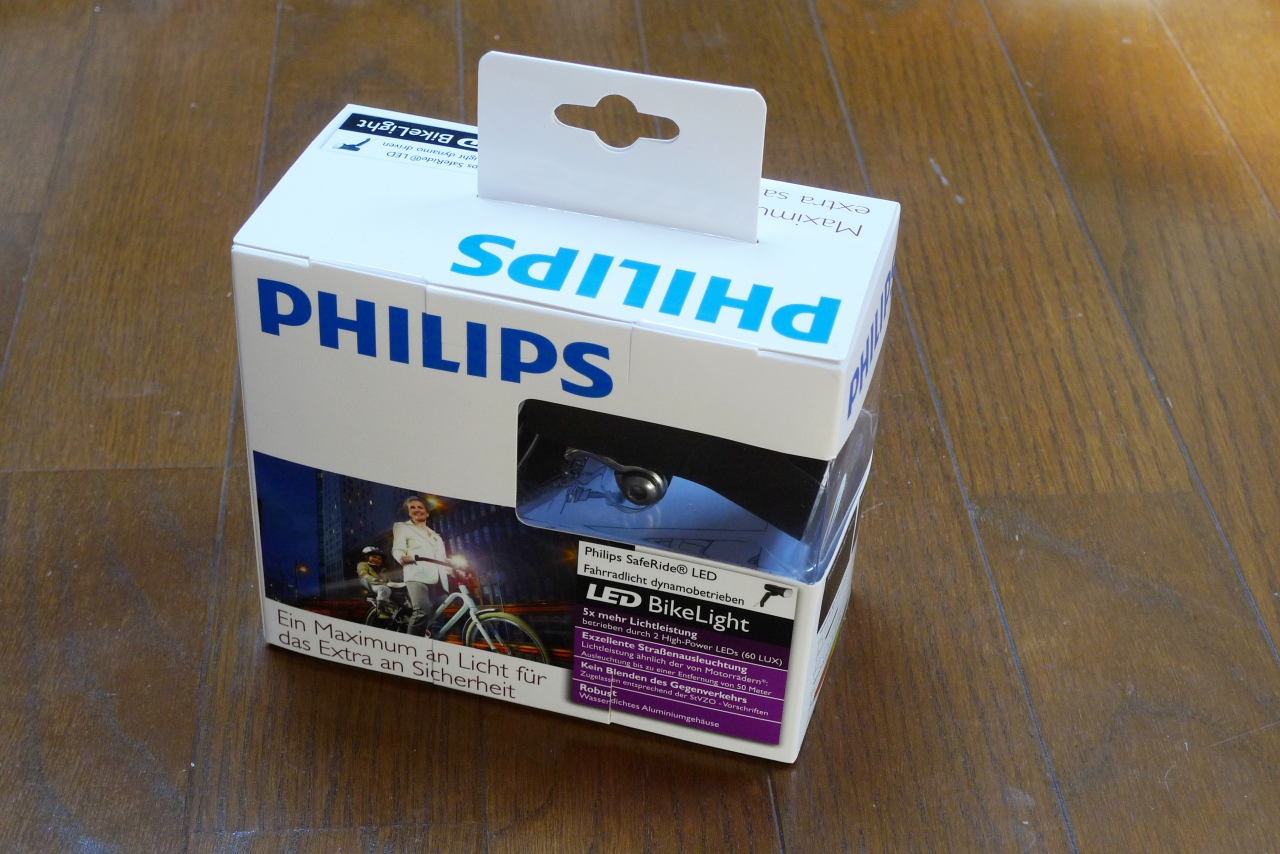

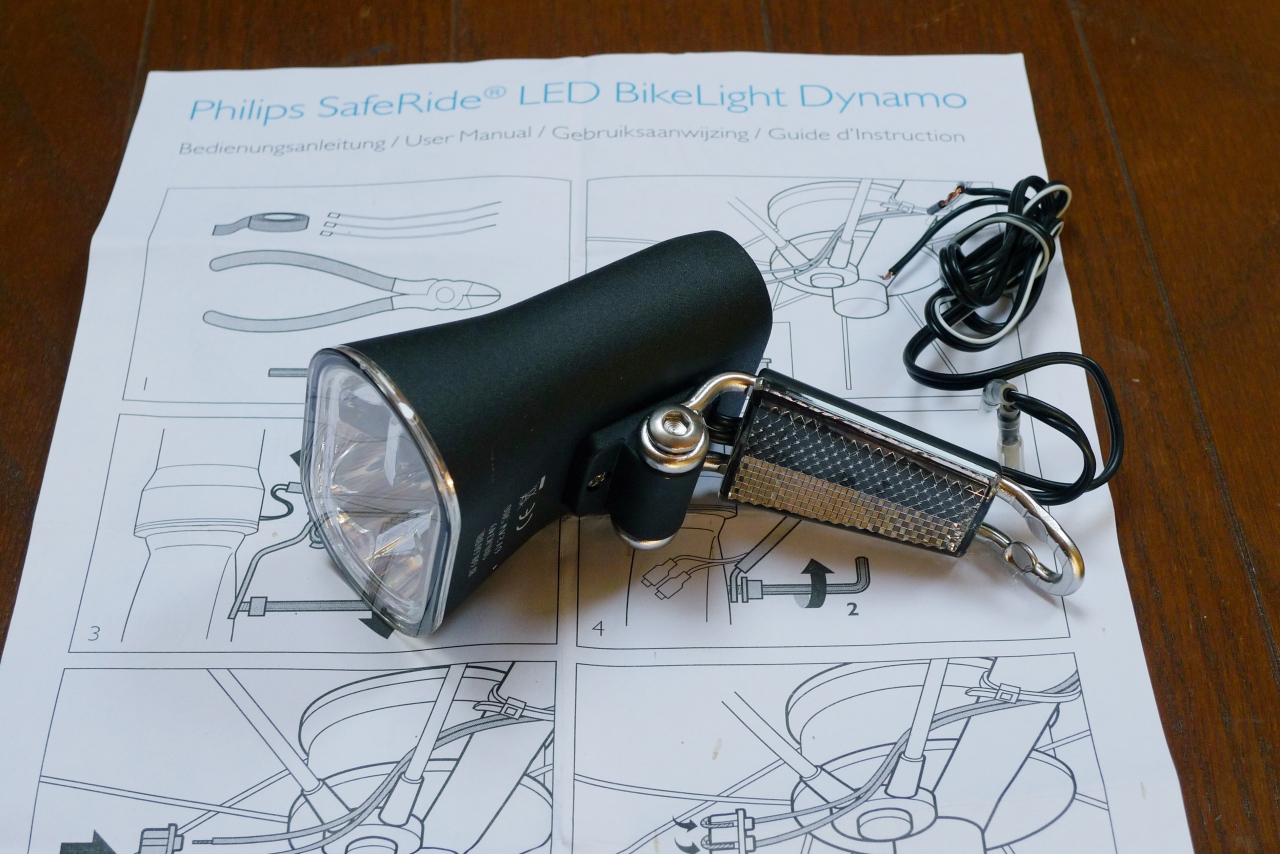

パッケージは英語とドイツ語です
　
規定での１０ルクスと比べた明るさ比較図があります（写真右）
　

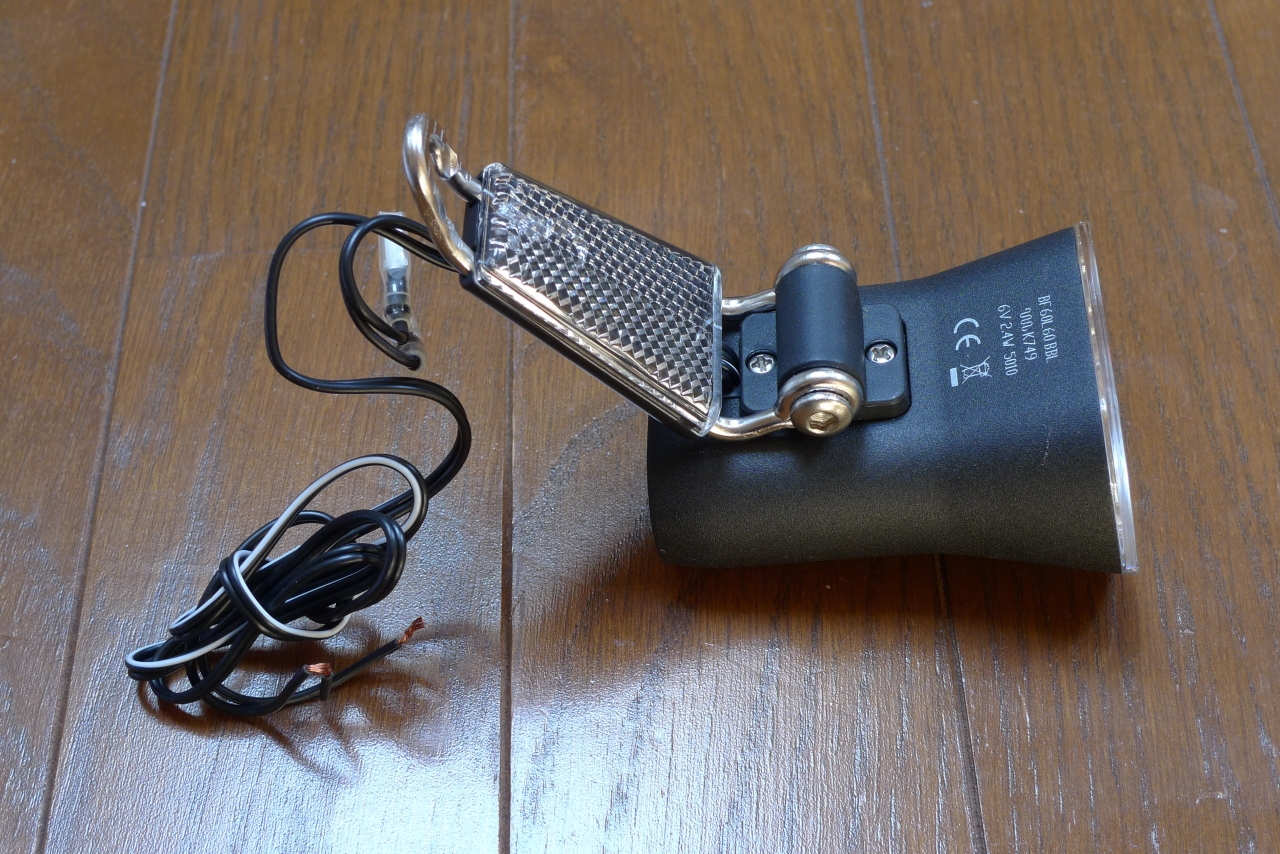

ライトの取りつけアーム部に白色の反射板が付いています。
　

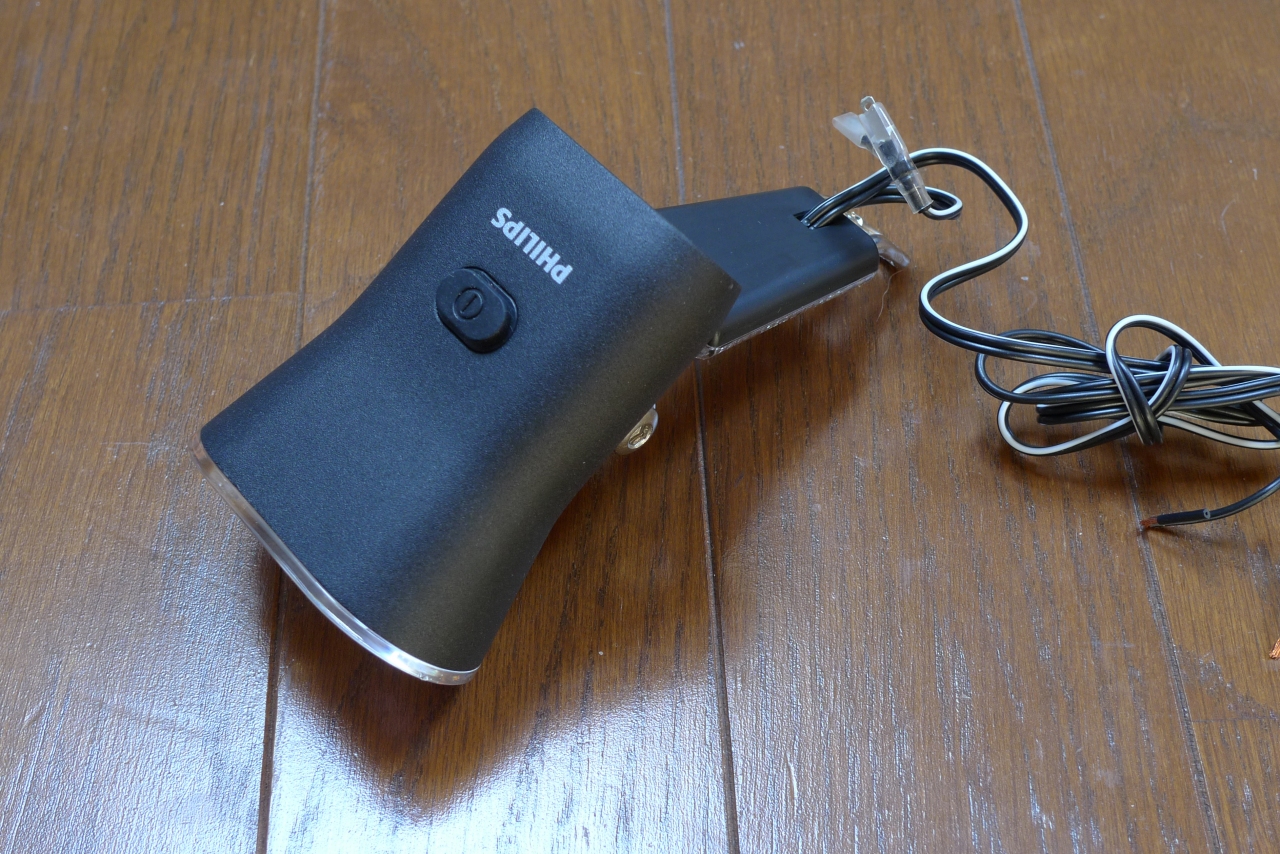

上面のボタンで ON/OFF します。またリヤのランプ用にサービス端子が出ています。

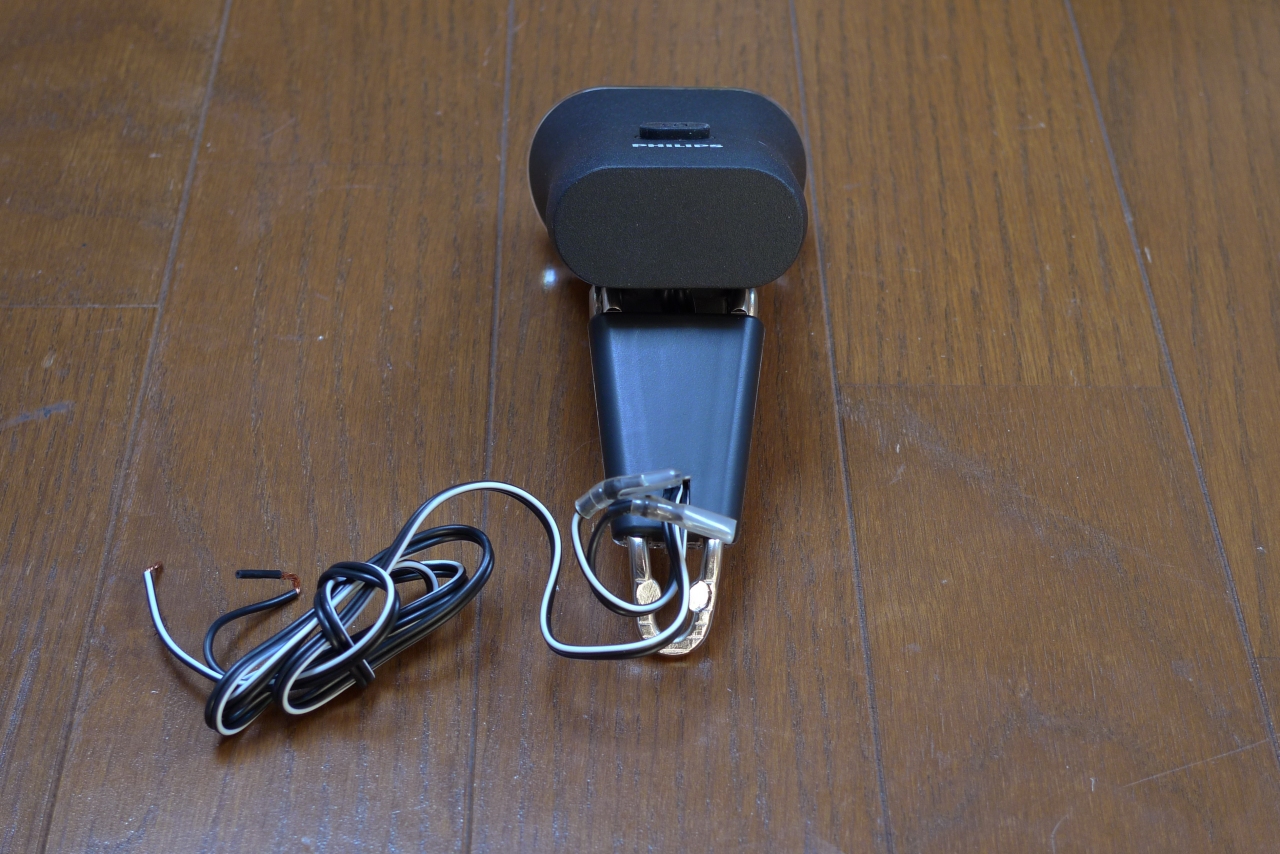

配線は２本タイプです。

　

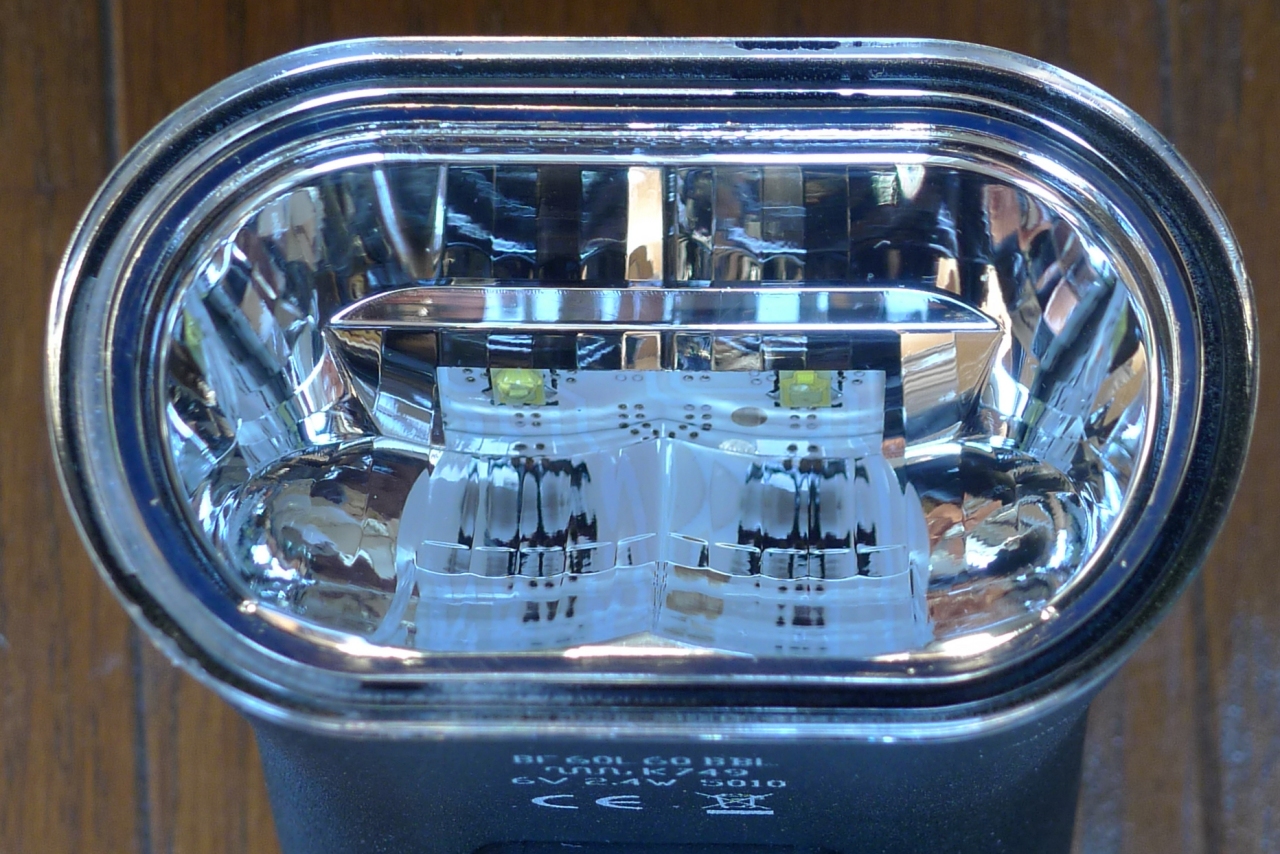

　このライトはリフレクター上面に２個の LED が下向きに付いています。Philips 製なので Philips Lumileds の Rebel が使われていました。結構複雑な反射鏡です。

Lumileds Rebel が２個です

　

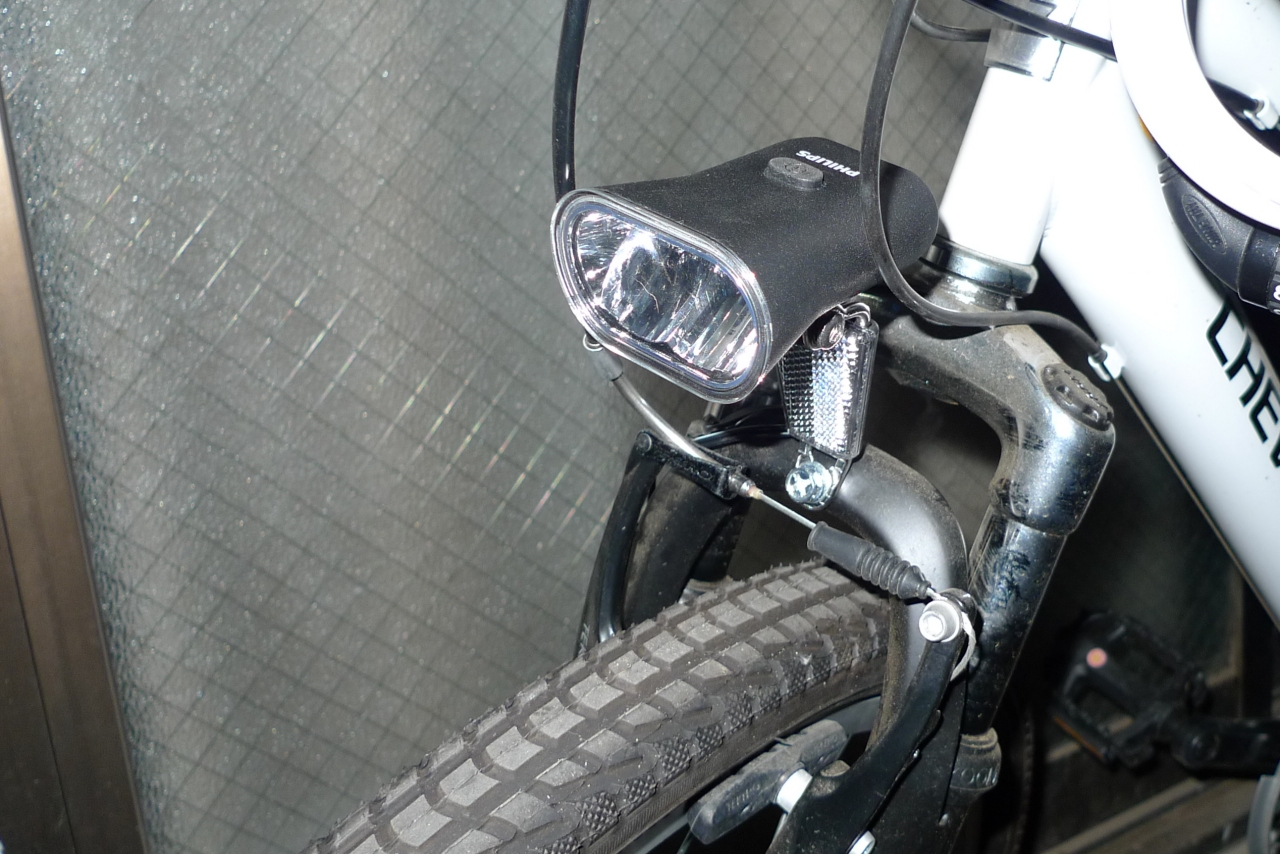

　取り付けは、フロントフォークのブレーキが付くステーにある M6 のネジ穴にボルトを別に用意して取り付けました。今回は Panasonic NL896 の取り付けは元から有ったボルトナットで行い、そこで使わなかった NL896 用のボルトで取り付けました。

取りつけた様子、前面に迷犬タルト号の毛が付いてしまっています （＾＾；

　
。

　
次回は、自転車用ライト （データー編）の予定です。

左のアナログ時計のブログパーツは↓で・・・
http://illuminum.cocolog-nifty.com/led_light/2007/02/post_f4bf.html

イルミナムのページ

小型バッテリー用荒れくれＬＥＤランタンの作成

クルマの補充電用に太陽電池を購入したのですが、小型のバッテリーとセット販売だったのでそのバッテリー（12V8Ah）を使って荒くれＬＥＤランタンを作成しました。

　
そこそこの明るさで長時間持つような簡単な光源と考えて、Cree XP-G を１個使用しました。

　
12V 電源なので降圧回路を入れるのですが、バッテリー容量が 8Ah もあるので少々効率が悪くても良いかと思ったのですが、かなり以前にサンドイッチショップさんから買った DownBoy 500mA を使うことにしました。

　
回路もむき出しで、LED もむき出し、ドーム状の樹脂を２個使用し重た間にティッシュを挟んだ簡単な拡散板を乗せるだけという思い切り手抜きの荒くれ工作です。

　
　
　
■ LED と電子回路

　

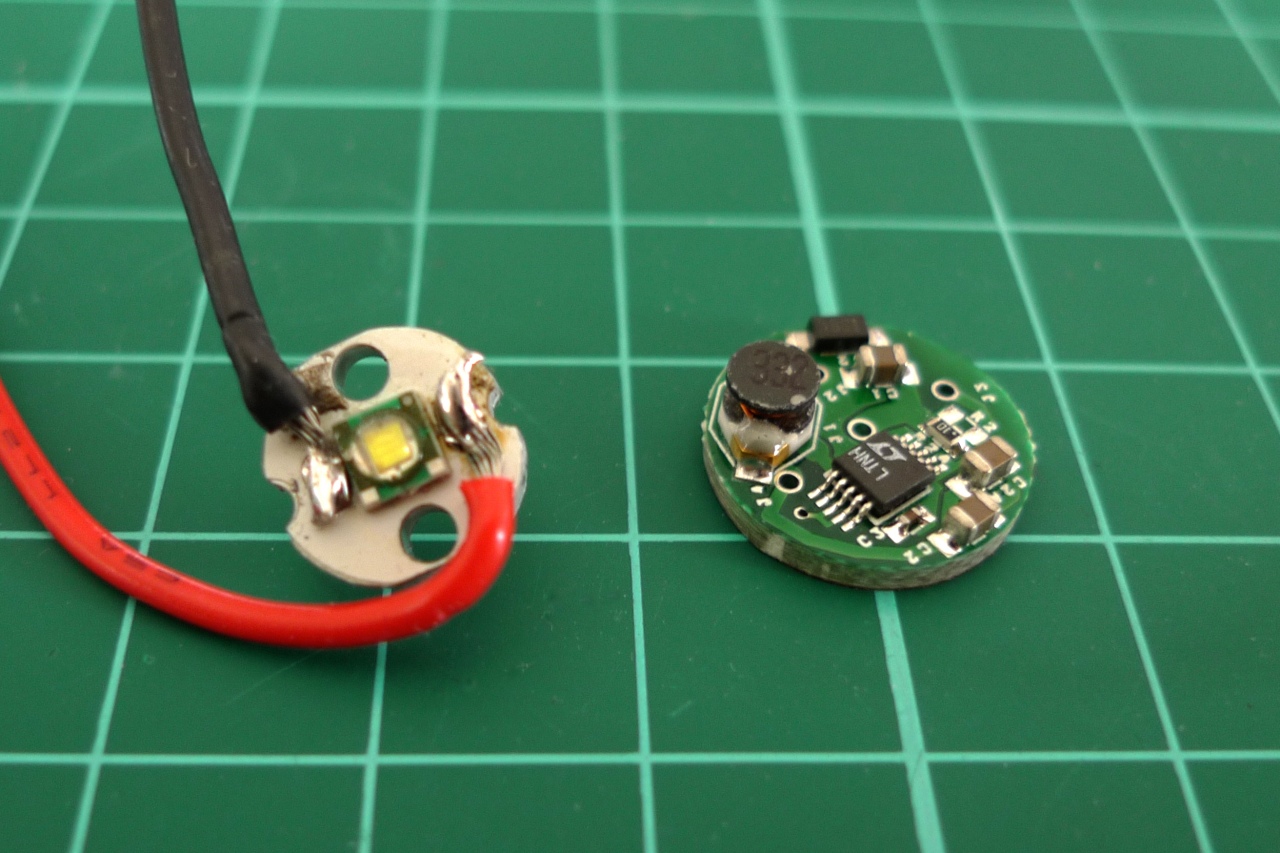

Cree XP-G と DownBoy 500mA です。XP-G は カッターエレクトロニクスさんから購入した小型円形アルミ基板付きですが、別の用途で使用した周囲をヤスリで削ったものです。

　

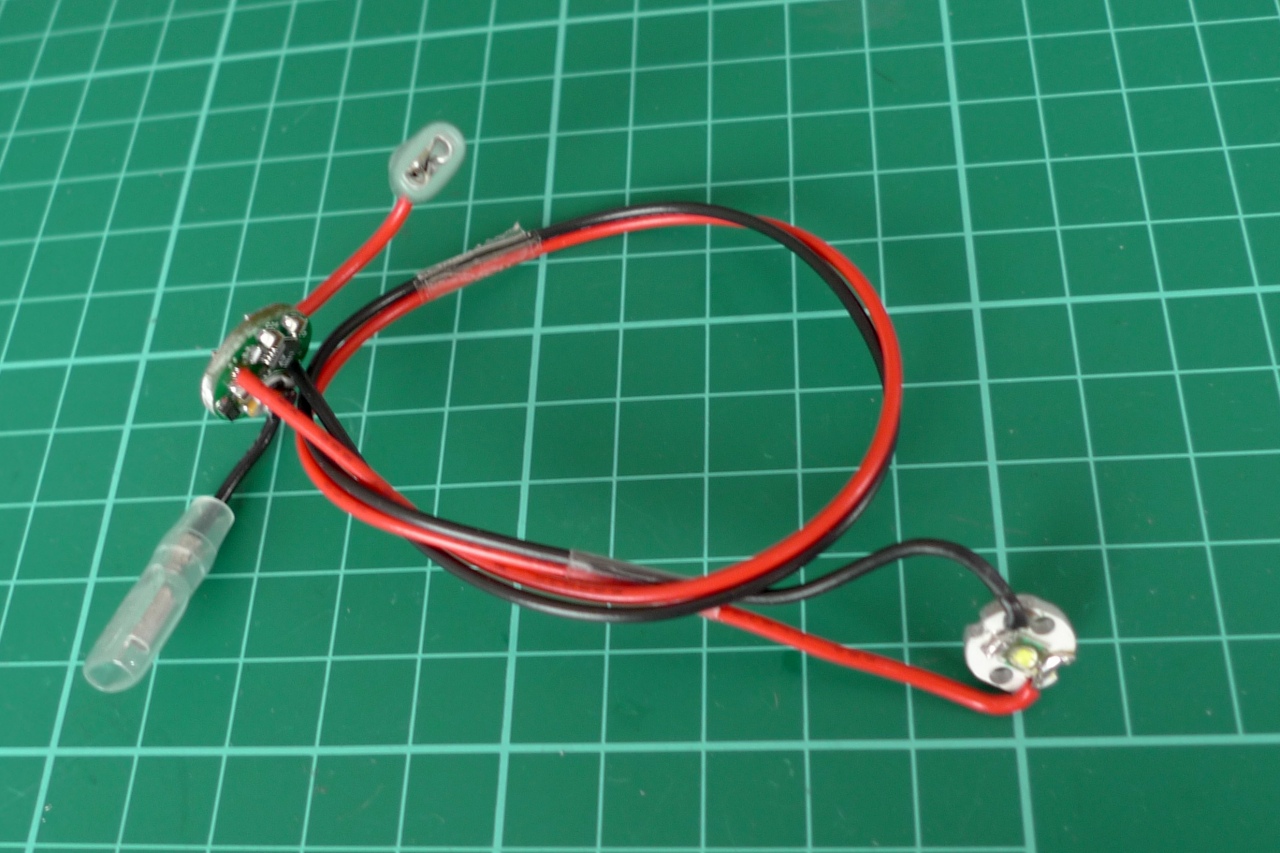

下の写真左側は部品で、右側はコードを配線したところです。

　

　
　
　
■ ヒートシンク

　

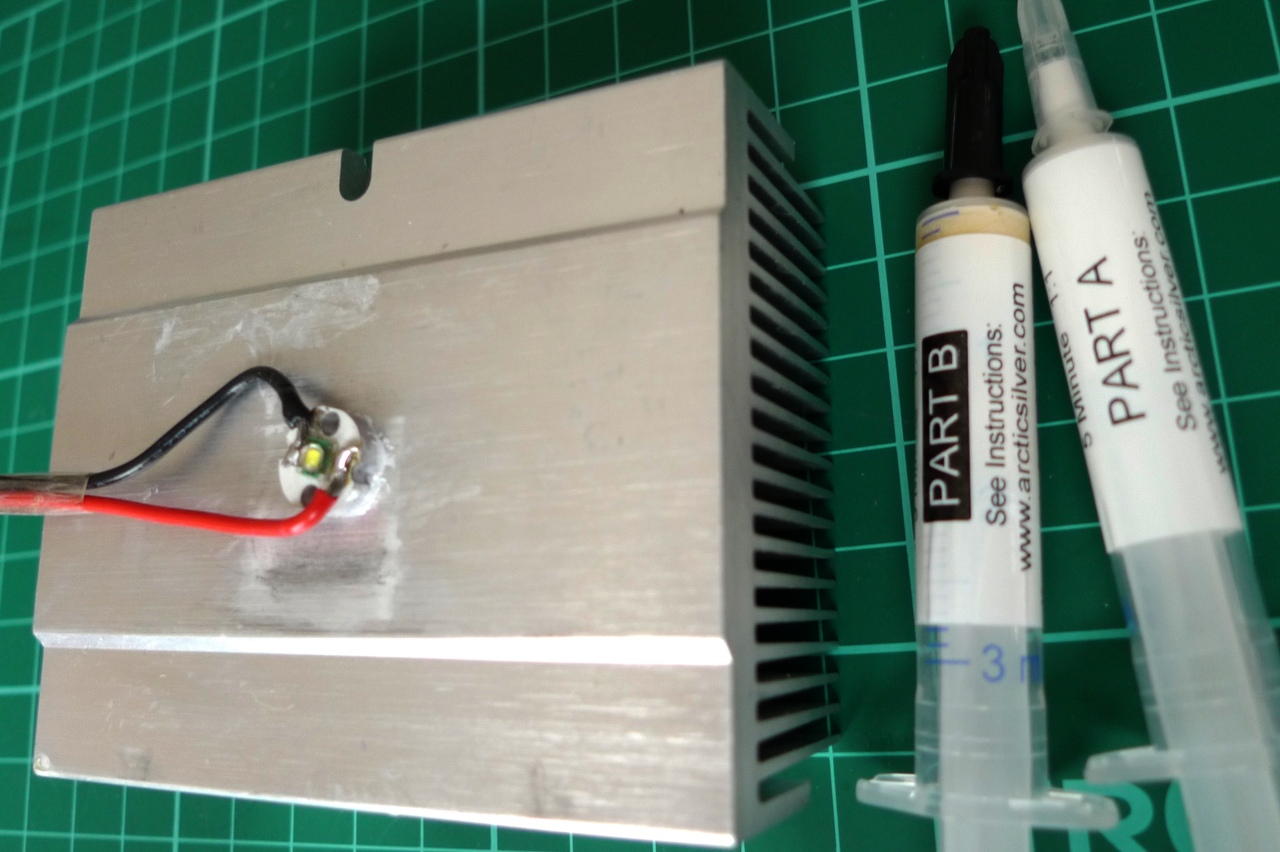

ヒートシンクは、使わなくなったＰＣ用 CPU のアルミヒートシンクを流用しました。表面をかなりクリーニングしたのですが、CPU を付けていた時のシリコンが取れず、また表面が荒れて平滑度が下がると LED の金属基板との接着時の熱伝導が悪くなりそうで、あまりこの部分は触らないで LED 基板を接着しました。

　
接着には、２液性のセラミックエポキシを使いましたが、このエポキシも買ってだいぶたつので硬化剤（PART B）が硬化しノズル部分は全て硬化してしまっているので内部までほじくって少し残っていた液状部分を使用しました。

　

　
　
　
■ 消費電流

　

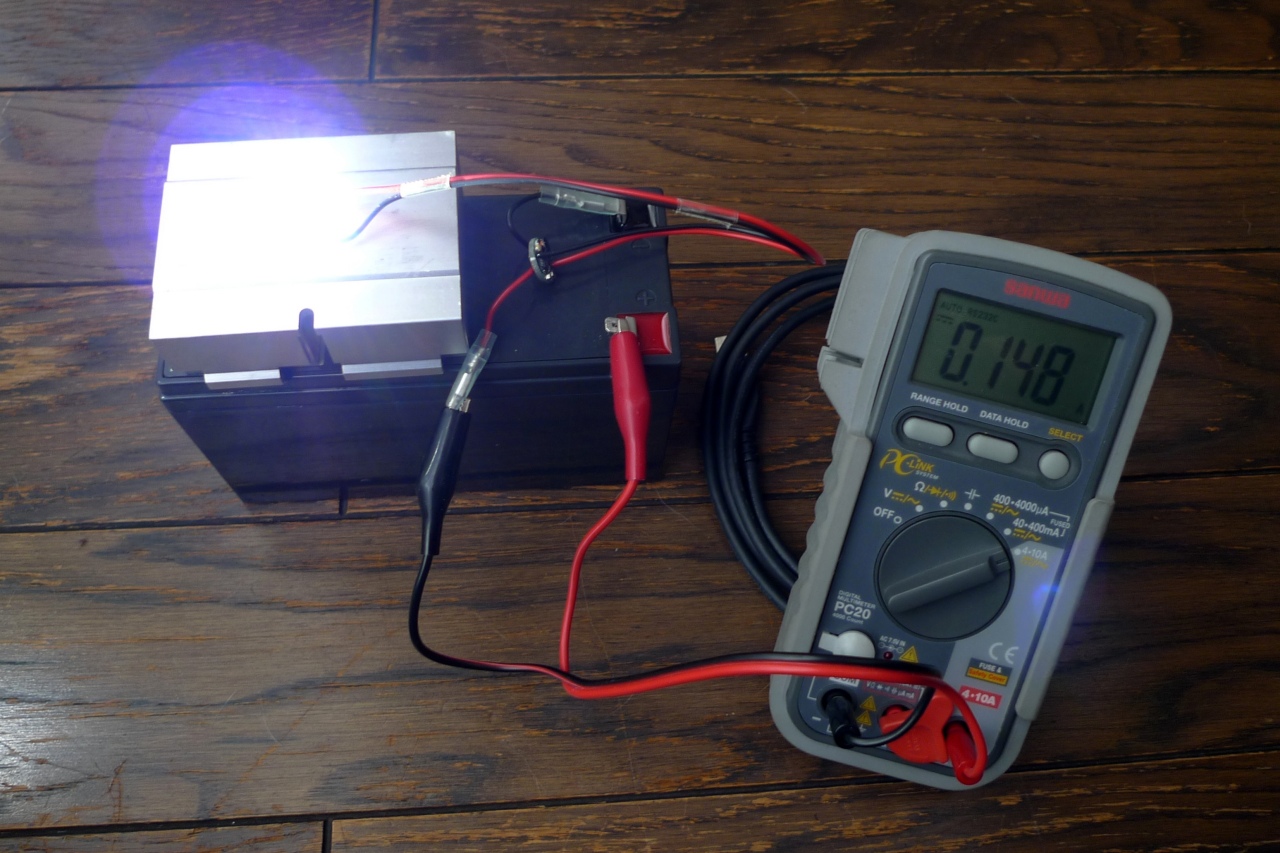

12.6V 電源で電流値は、148mA でした。これで消費電力は 1.86W です。LED 側は 500mA 時の Vf がおよそ 3.1V なので 1.55W なので回路の効率はおよそ 83% でした。DownBoy の効率もそこそこ良いと思います。

　
　
　
■ 拡散板

　

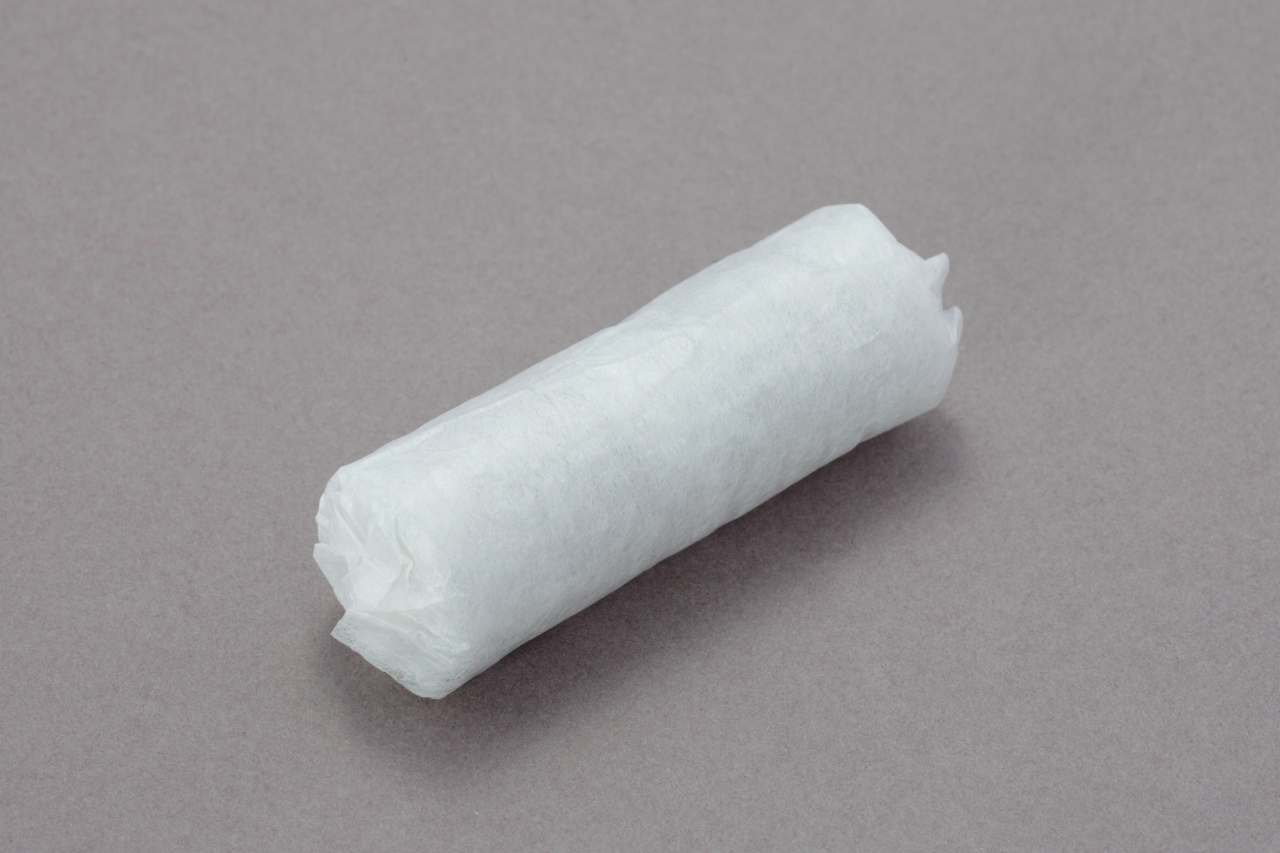

直径７ｃｍの半球形の透明樹脂を２つ重ねています。その間にティッシュを挟んでいます。これで小さな行燈（あんどん）のようになっています。

　
　
　
■ 完成

　

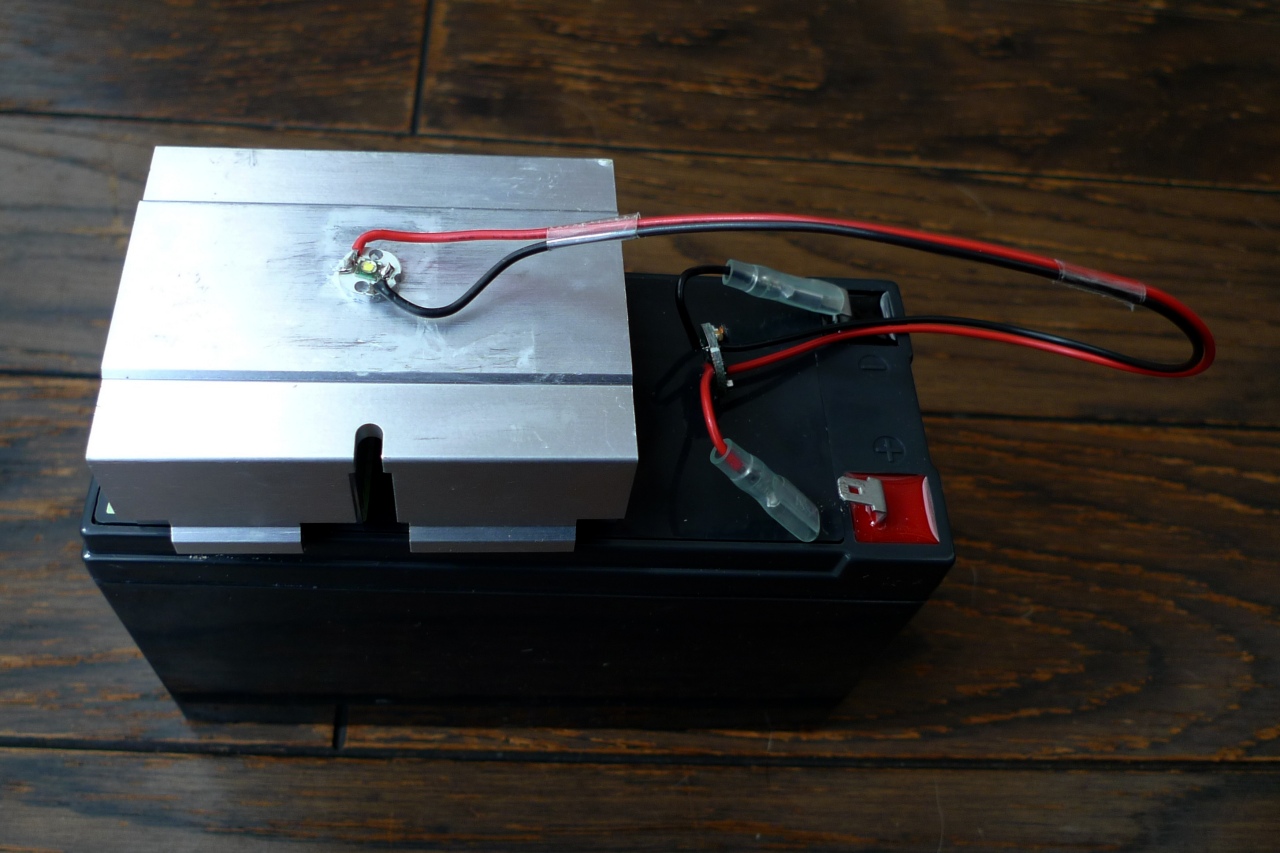

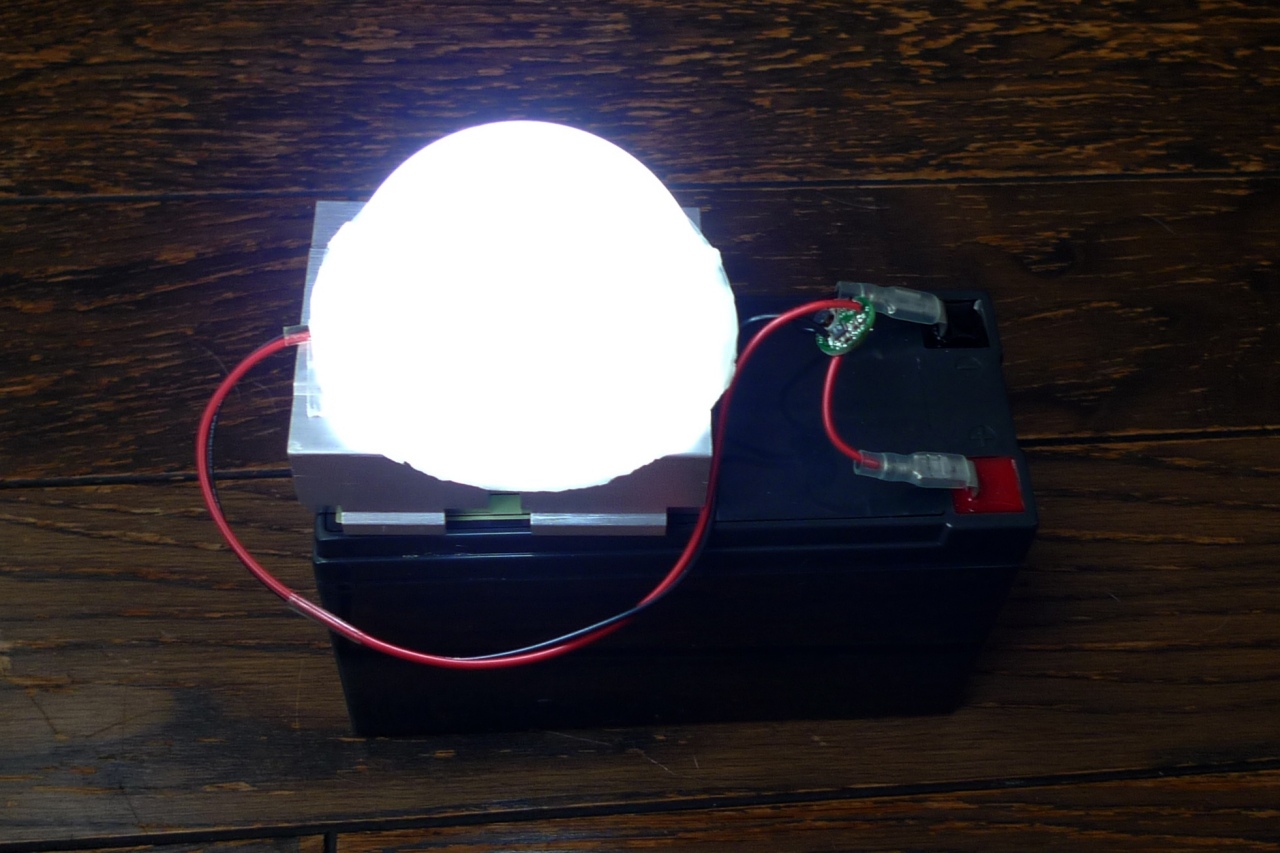

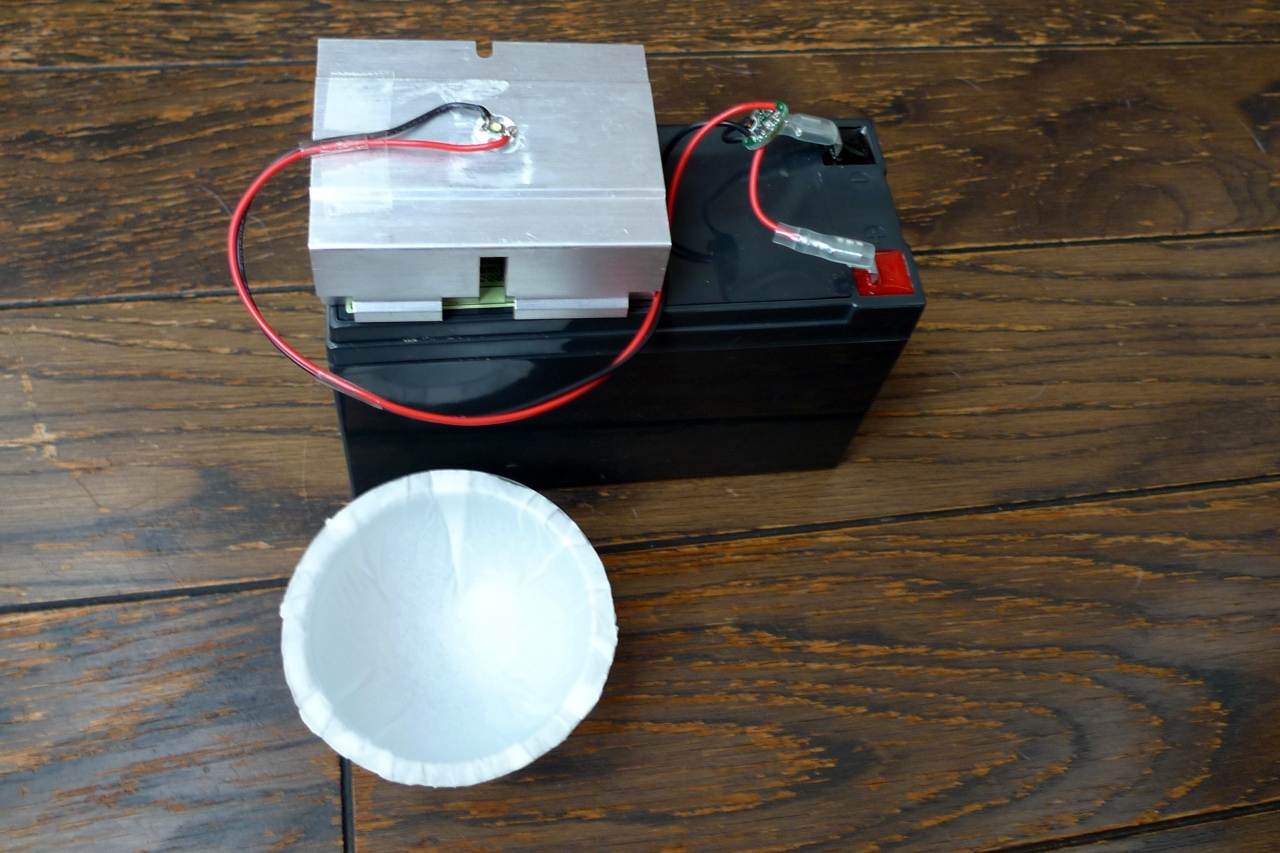

バッテリーの上のヒートシンクを乗せただけ、拡散板は被せるだけ、電源スイッチはコードに付いた平型ファストン端子をバッテリー端子に差すだけですが、それぞれが結構な重量があるんので十分安定して使えるというモノで、１６０ルーメン程度の明るさで 50 時間以上（バッテリーが満充電時）の点灯が可能です。

　
連続点灯での温度上昇は測っていませんが、ヒートシンクサイズが大きいので多分問題は無いと想像しています。

　
耐久性はほとんど無いと思いますが、非常時に１回使うだけの予定なので壊れないように保管できれば、また必要な時にどこに行ったか分からなくならずに取り出せれば良いと思います。

　
　
　
　
　
　
　
　
　
次回は、未定です。

左のアナログ時計のブログパーツは↓で・・・
http://illuminum.cocolog-nifty.com/led_light/2007/02/post_f4bf.html

イルミナムのページ

IPF X-Force （データー編）

先週の IPF X-Force （外観編） に続いて今週はデーター編です。

　
この製品は、左右に広がる配光設計をしているのですがＩＰＦさんの製品ページ（ ttp://www.ipf-bike.com/head.html ）ではアイコンで「配光設計」と示し楕円の絵が書いてあるだけで、特長説明としては触れられていません。先週書いたようにあまり左右に広がっているという実感がないためこの部はあまり触れないことにしたのでしょうか・・・。

　
　
　

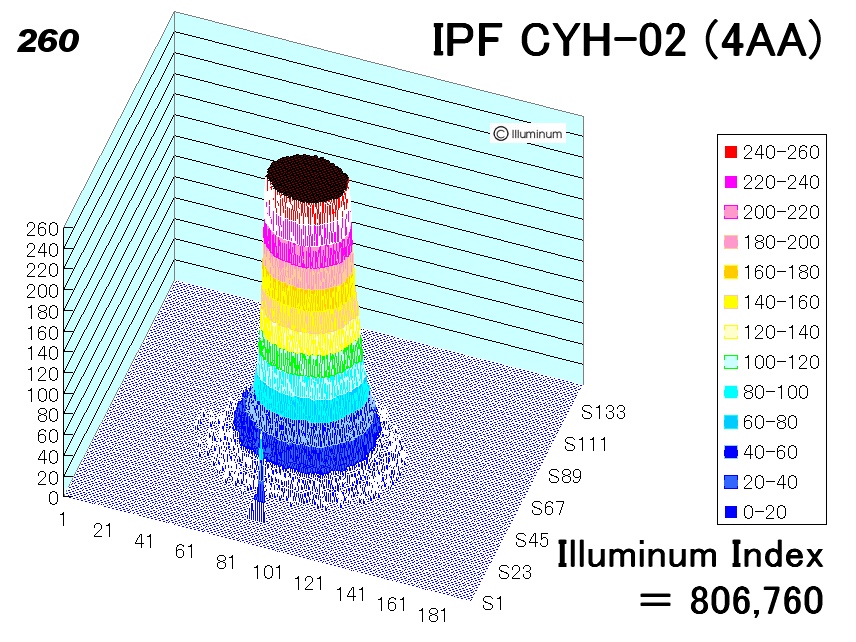

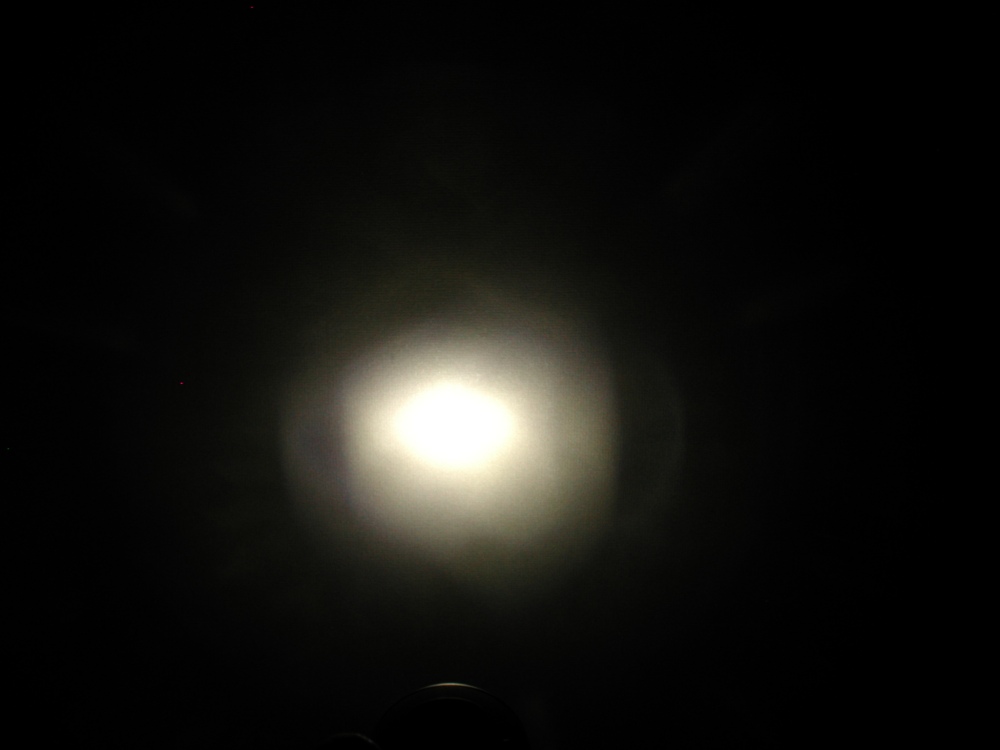

■ IPF X-Force ビームショットとデータ

　
　● 電池：単三電池 ４本（付属しません）

　

グラフ：３Ｄグラフです（縦軸 260 ポイントスケール）
X-Force ですが、パッケージに CYH-02 とあったので上表にはそれを記載しています。

ライト名		中央照度 lx/50cm	イルミナム インデクス	簡易ルーメン 換算
IPF X-Forece		4,930	806,760	54

　
　
ご注意：簡易ルーメン換算値はあくまでも推定値です。特に今回のデータは測定条件がリファレンスと異なるため、誤差が大きくなっています。このため、メーカー公称値とは直接比較はできません。

■ まとめ

　
自転車用ライトとして拡散光をなるべく減らし、その上中心部分の集光を左右に広げるレンズ構造でかかり凝った光学設計がなされています。その結果、通常のＬＥＤライトのリフレクターでは中央に丸く集光することに比較し、中央のスポットが楕円になり確かに左右に広がっています。

　
かなり凝った光学設計のライトです。それなりの効果が出ているので、ＩＰＦさんも特長の一つとしての説明が有っても良いのでは、などと勝手に感じてしまいました　（＾＾；

次回は、未定です。

左のアナログ時計のブログパーツは↓で・・・
http://illuminum.cocolog-nifty.com/led_light/2007/02/post_f4bf.html

イルミナムのページ

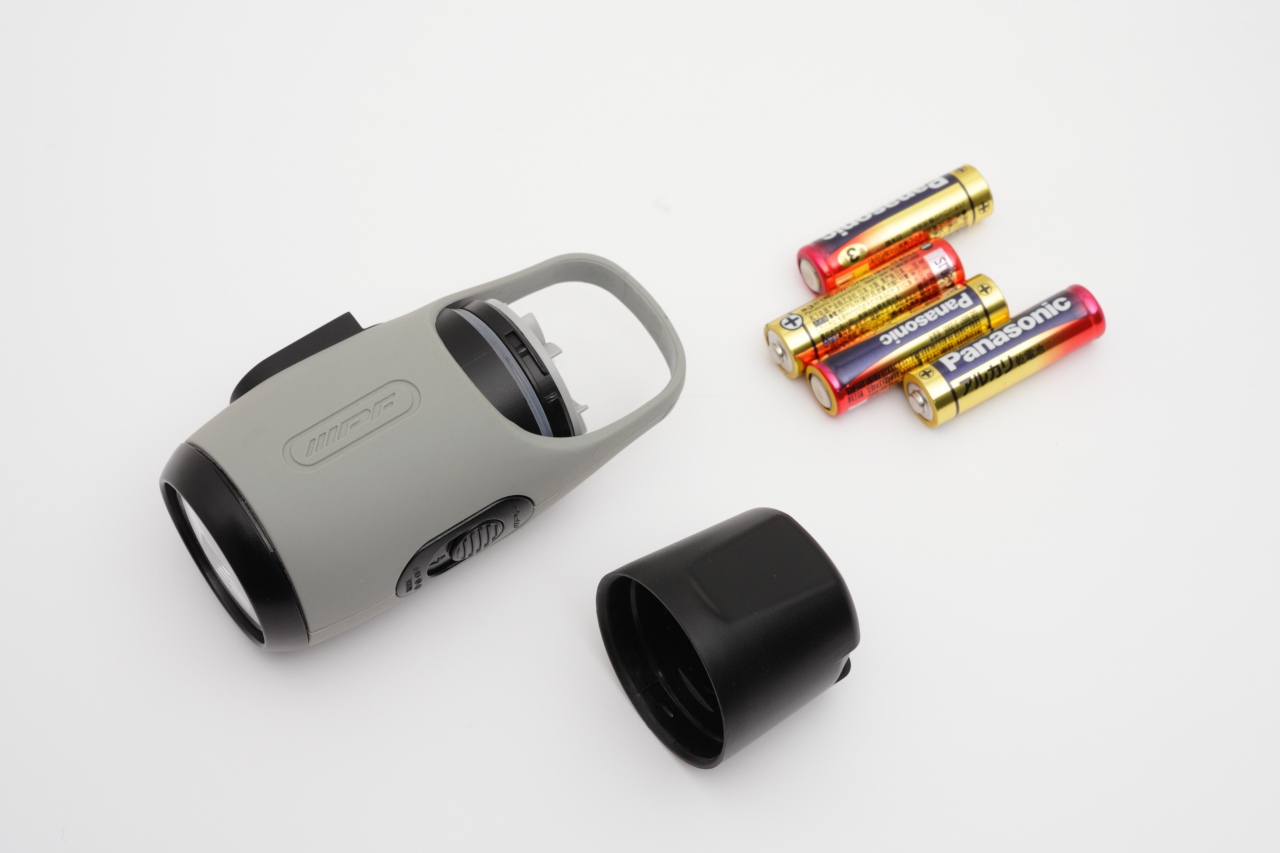

IPF X-Force （外観編）

久しぶりの自転車用ＬＥＤライトです（ブログでは初めてだと思います）。

　

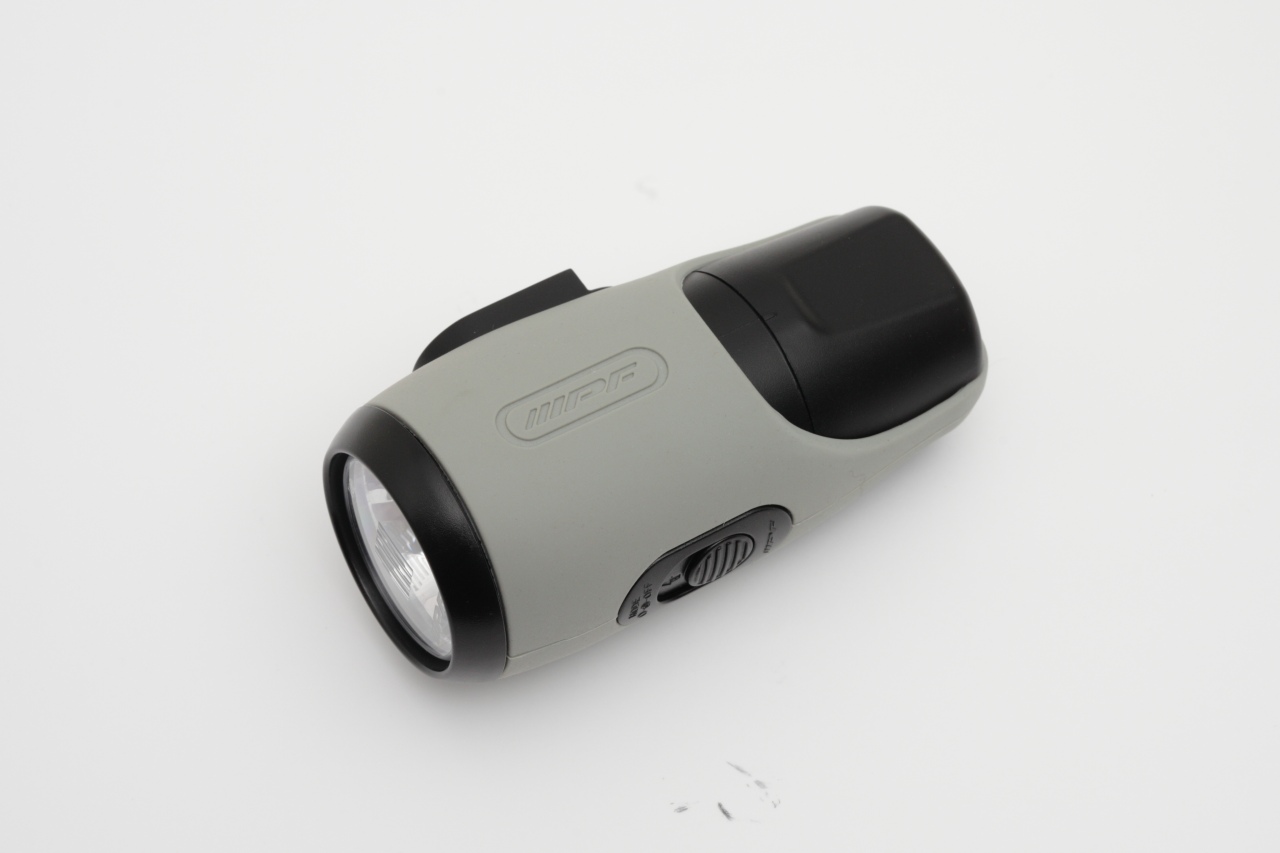

この製品は、昨年末に発売されたので、比較的あたらしい製品です。LED はレンズの横から覗くと Lumileds の Rebel のようです。本体色は４色ありますが、このモデルはグレーです。

　

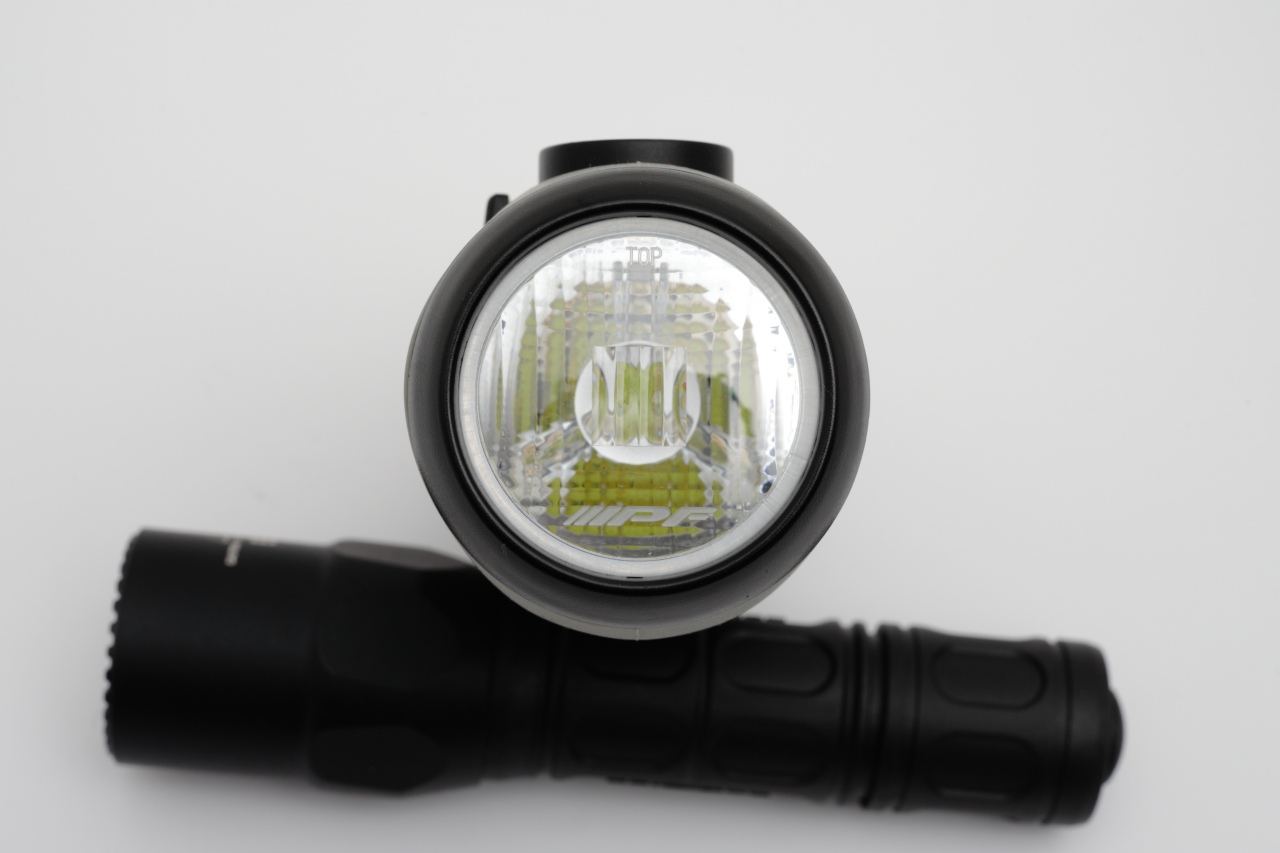

IPF さんは、自動車用のライトなど作っているので LED の直前に集光レンズを置き、前面レンズ正面には左右への拡散レンズを置くなど結構凝った光学系です。

　
しかし、光が左右に拡散するように配光は考えられているものの数回使った感じでは思ったよりワイド配光であまり左右に拡散しているという実感は有りませんでした。

　
自転車に取り付ける（ぶら下げるような形が正規のポジションです）ブラケットが有りましたが、写真に撮り忘れてしまいました （＾＾；　

　
自転車の時は、いつも使っている ARC LSL MOD（改造です）品の方がスポット光であまり周囲への拡散が無く人の多く歩いている市街地走行にはずっと良いと感じました。これは、環状７号線を走っている時、ライトを下向きにしているつもりでもかなり先の車道に高く掲げてある道路標識がライトの光りで光るので明るさはたっぷりあるものの都心の自転車通勤向けではなく、郊外で道路に光が少ない道でのヘッドライトとして効果を狙っているのだろうと感じました。（なお、山道などにでは明るさが足りないという情報も有るようです）

　
なお、電池は別売りです。また、公称スペックは 明るさ９０ルーメン、点灯７０時間といういわゆる「とんでも」スペックですが、Rebel 90 （350mA で 90 ルーメン）クラスの LED を使って点灯させると、LED の光が目で見えなくなるまで 70 時間ほど持つという内容だろうと想像します。

　
まともに連続点灯試験をテストする気にもならない公称値ですが、次回掲載予定のデーターではイルミナムインデクスからの換算値で 50 ルーメン以上でていますので、電池の新しい間は明るさ十分だと思います。

　

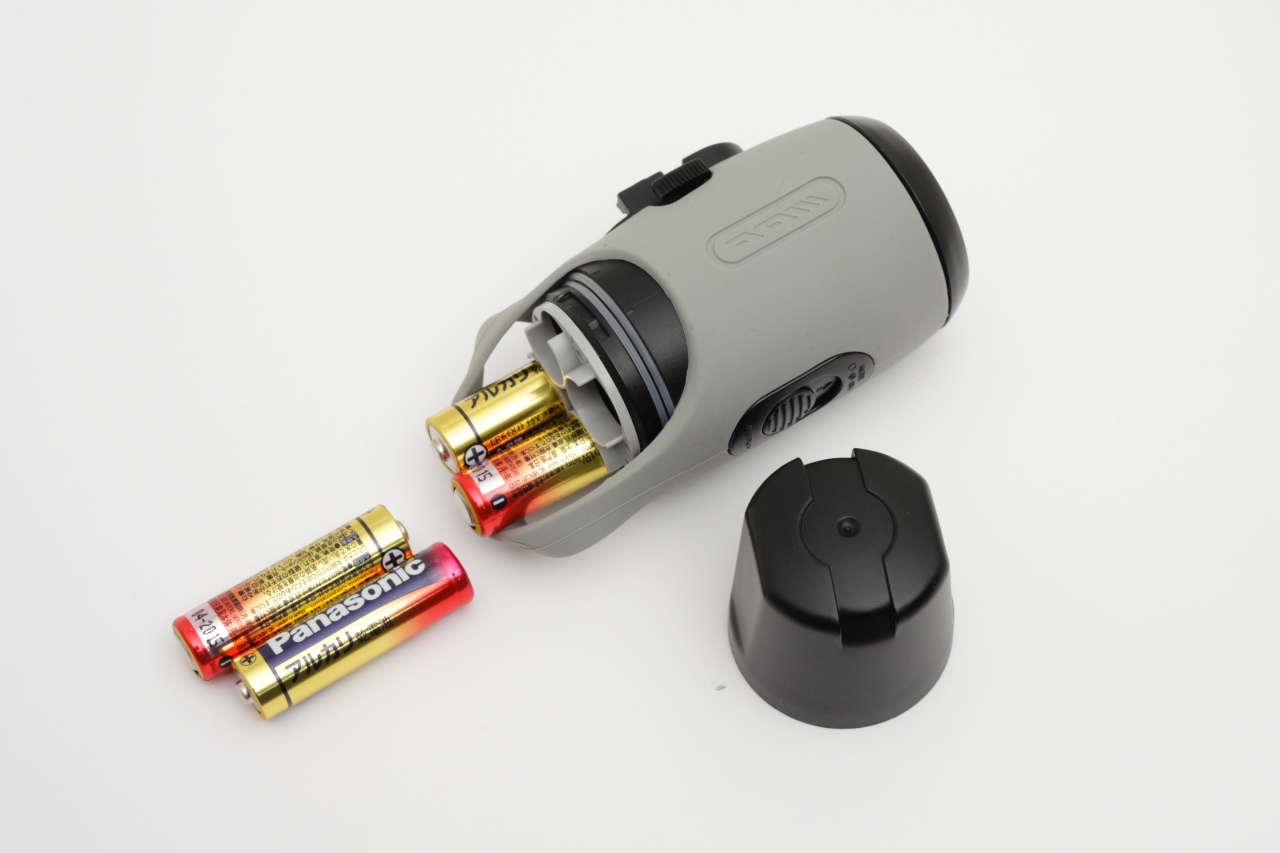

電池は家に有ったパナソニックのアルカリ乾電池です。

　
　
　
　
　
　
　
次回は、データー編の予定です。

左のアナログ時計のブログパーツは↓で・・・
http://illuminum.cocolog-nifty.com/led_light/2007/02/post_f4bf.html

イルミナムのページ

久しぶりの「荒くれＭＯＤ」2D MAGLITE XP-G 90mA （データー編）

先週の 久しぶりの「荒くれＭＯＤ」 に続いて今週はデーター編です。

　
先週の記事では、当初 100mA と記載していましたが、サイキットさんの C08MX の電流値計算は、電流値[mA]＝30＋(600÷抵抗値[Ω]) なので、100mA ではなく、90mA でした（本文は修正済みです）。自分の手書きメモに 10 Ωは 100mA と書いてあったので、そのまま記載してしまいましたが、メモの間違いでした （＾＾；

　
今回の「荒くらＭＯＤ」は、明るさよりランタイム重視なので、ビームショットをご覧に入れる目的のデーターです。

　
　
　
■ 2D MAGLITE XP-G 90mA ビームショットとデータ

　
　● 電池：単一乾電池 ２本

　

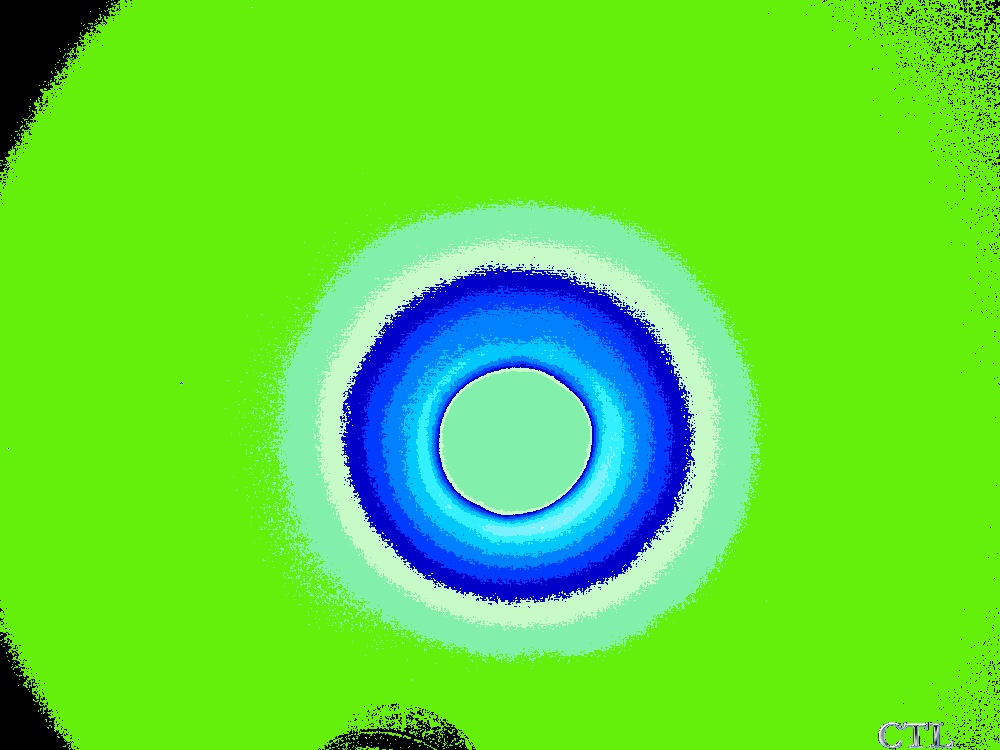

　・ Wide

　

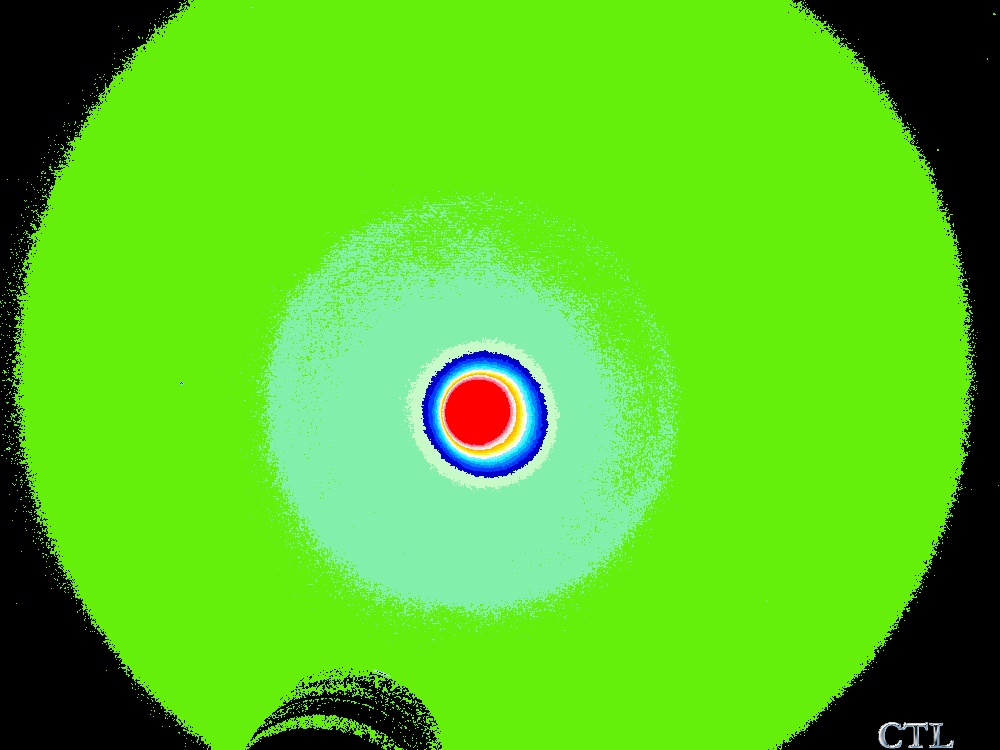

写真：Wide でのビームショットと２０段階図です

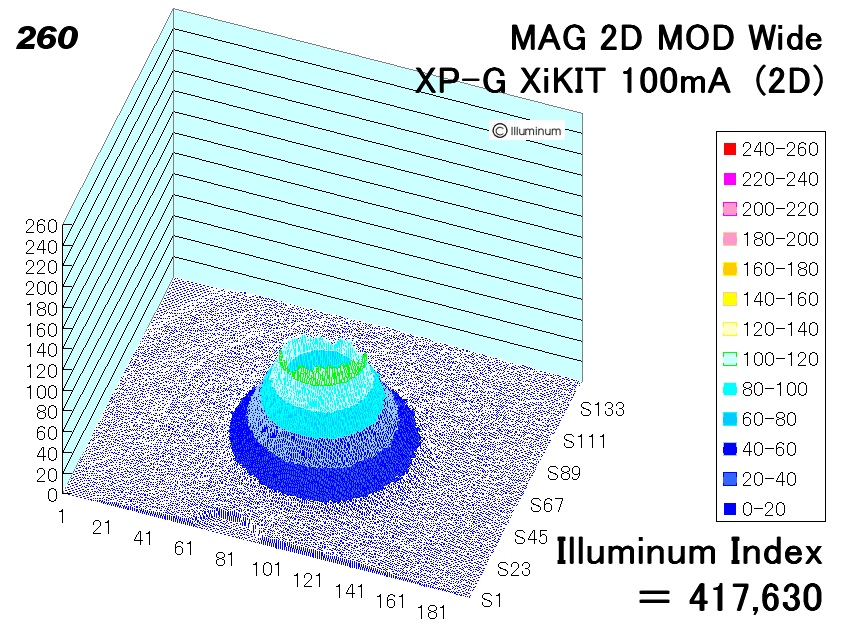

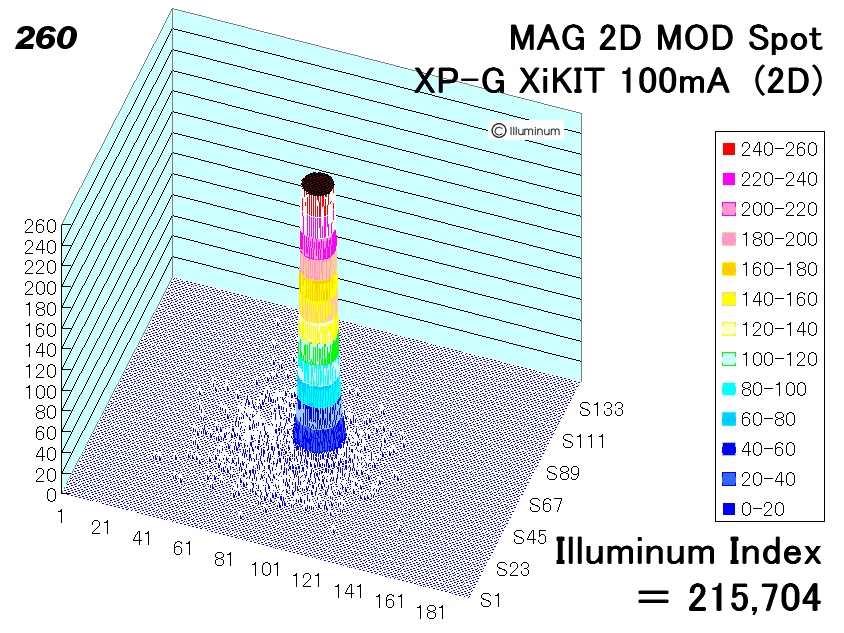

グラフ：Wide での３Ｄグラフです（左：縦軸 260 ポイントスケール、右：2080 ポイントスケール）

　・ Spot
　

　

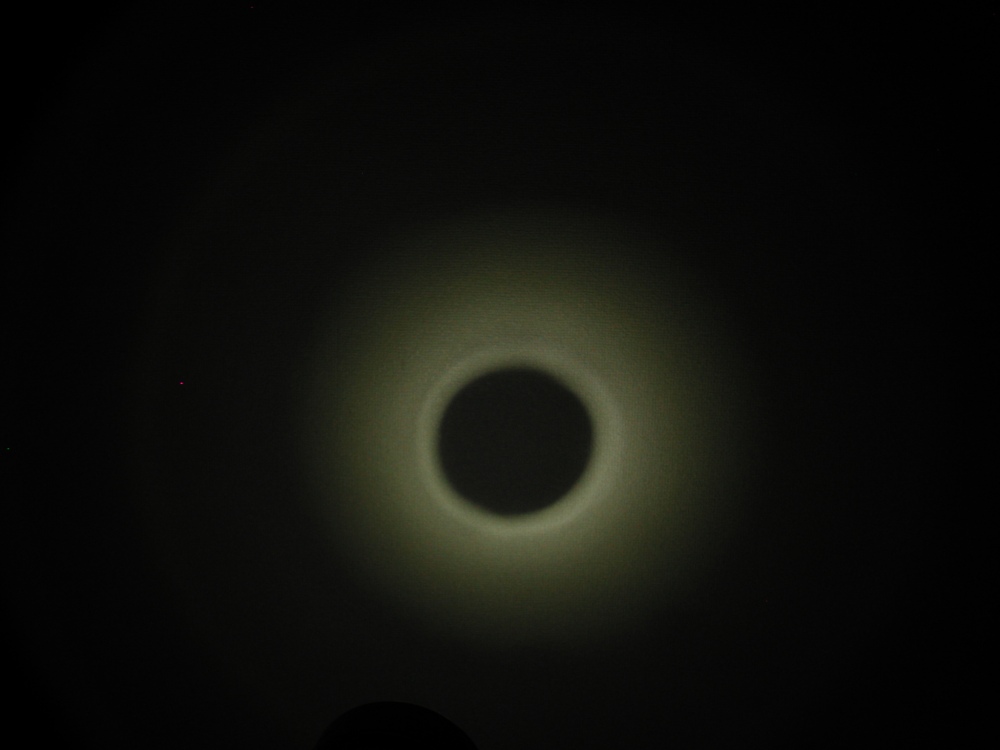

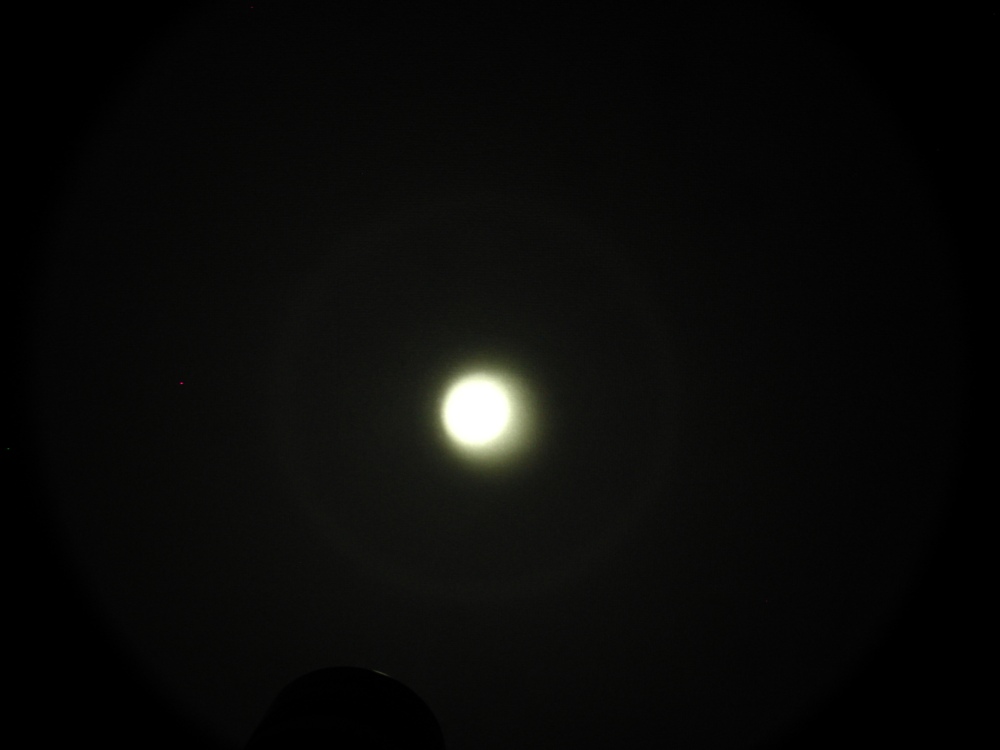

写真：Spot でのビームショットと２０段階図です

グラフ：Spot での３Ｄグラフです（縦軸 260 ポイントスケール）

ライト名		中央照度 lx/50cm	イルミナム インデクス	簡易ルーメン 換算
2D MAGLITE MOD	Spot	6,340	215,704	15
	Wide	259	417,630	28

　
　
ご注意：簡易ルーメン換算値はあくまでも推定値です。特に今回のデータは測定条件がリファレンスと異なるため、誤差が大きくなっています。このため、メーカー公称値とは直接比較はできません。また、Cool White を基準としていますので、Natural White や Warm White の場合の誤差は大きくなる傾向があります。

■ まとめ

　
ビームショットは、2003 年 8 月の マグライト　２Ｄ　ＥｖｅｒＬＥＤ（１ｗＬＥＤ） と良く似ています。当時は Luxeon サイドエミッタの 1W クラス（Luxeon の消費電流は不明ですが・・・）の明るさが現在の 約 0.3 ～ 回路込みでも 0.4W 程度で実現しています。

　
電球のデーターは取っていませんが、経験的に電球と良く似たビームショットだと思います。昔の Luxeon のサイドエミッタでないとなかなか良い集光が出来ないかと思っていましたが、ランバーシアン配光でもライトのリフレクターとの相性が良いことが分かりました。

　
夜、部屋の電気を消してこのライトを使ってみるとスポット配光でも周辺に漏れる光でそこそこ視界が確保できるので、アウトドアのキャンプなどでは物足りないかもしれませんが、停電時の家での生活には十分使用出来ると感じました。

次回は、未定 です。

左のアナログ時計のブログパーツは↓で・・・
http://illuminum.cocolog-nifty.com/led_light/2007/02/post_f4bf.html

イルミナムのページ

久しぶりの「荒れくれＭＯＤ」

今回の震災での計画停電などの話が出てくると、ＬＥＤライトも明るさよりランタイム（連続点灯時間）重視のライトを備えることも必要だと思い、マグライト２Ｄの電球を明るくないＬＥＤ化しました。

　
とにかくお手軽に出来る方法をと考えて、Cutter electronics さんで購入した 10mm 径の金属基板付きの XP-G とサイキットさんの LED Booster C08MX 電子回路と P13.5s/14 型口金を使ってランタイム重視型の荒くれＭＯＤ（改造です）をしました。

　

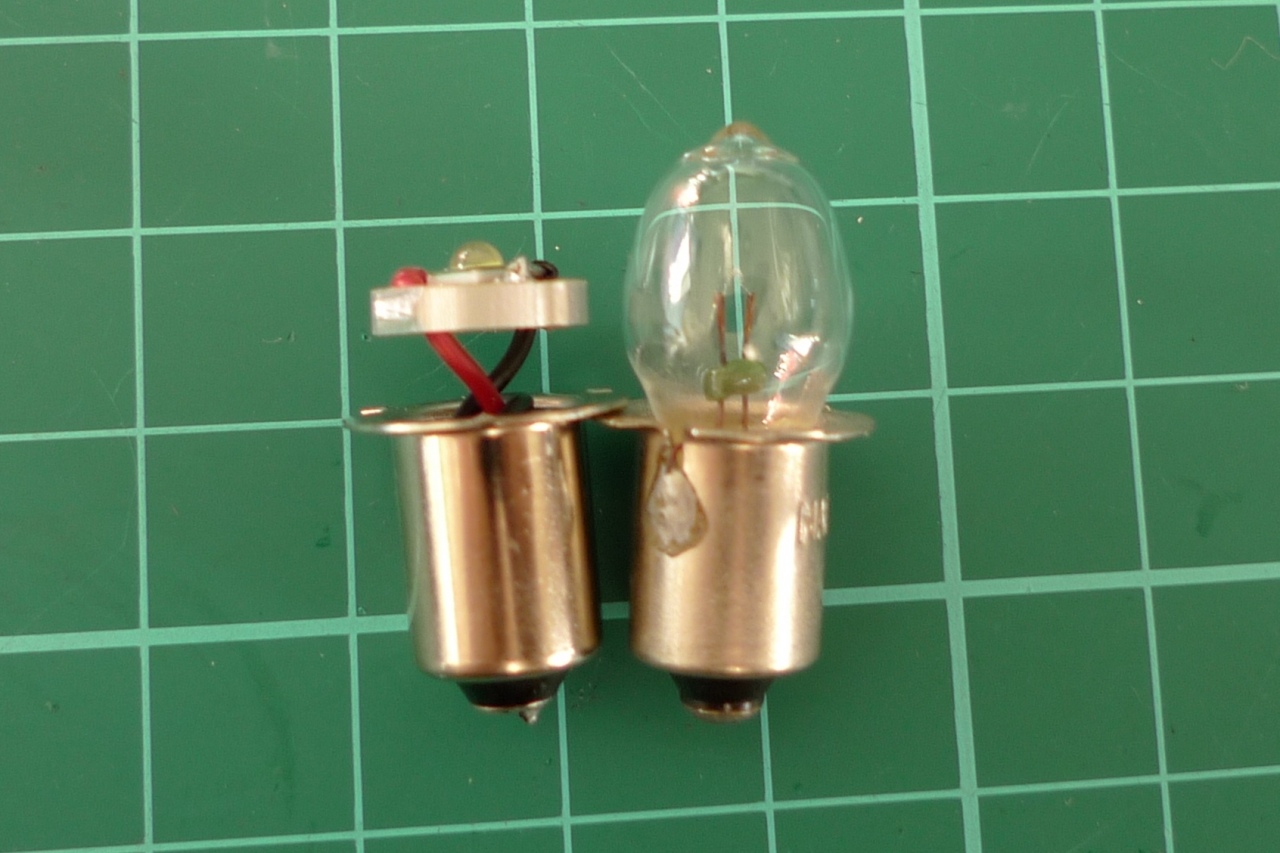

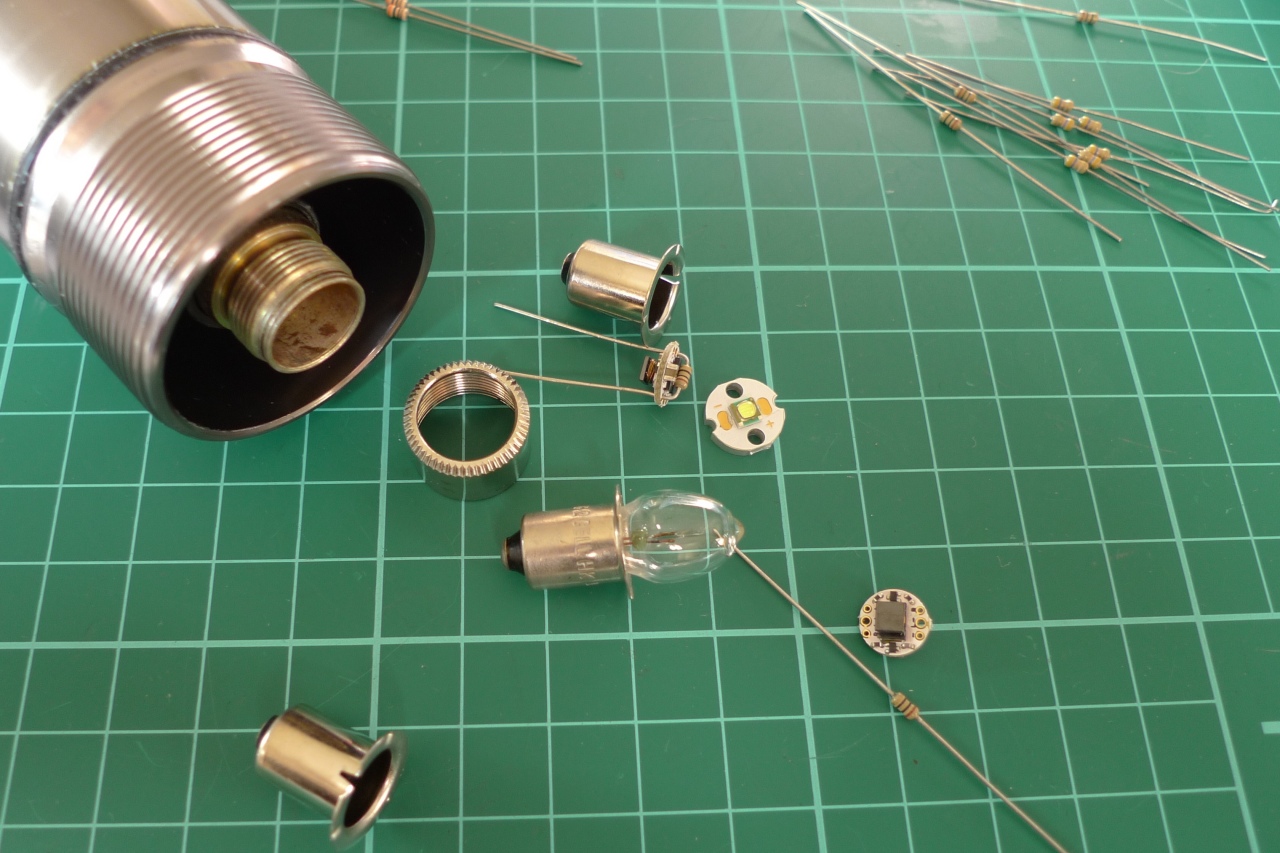

今回は、マグライト２Ｄを改造するという意味でＭＯＤですが、バルブのキットを組み立てる感じです。

　
サイキットさんの LED Booster C08MX 電子回路は、以前は抵抗が添付されていましたが、最近購入したところ抵抗は付属していませんでした。

　
　

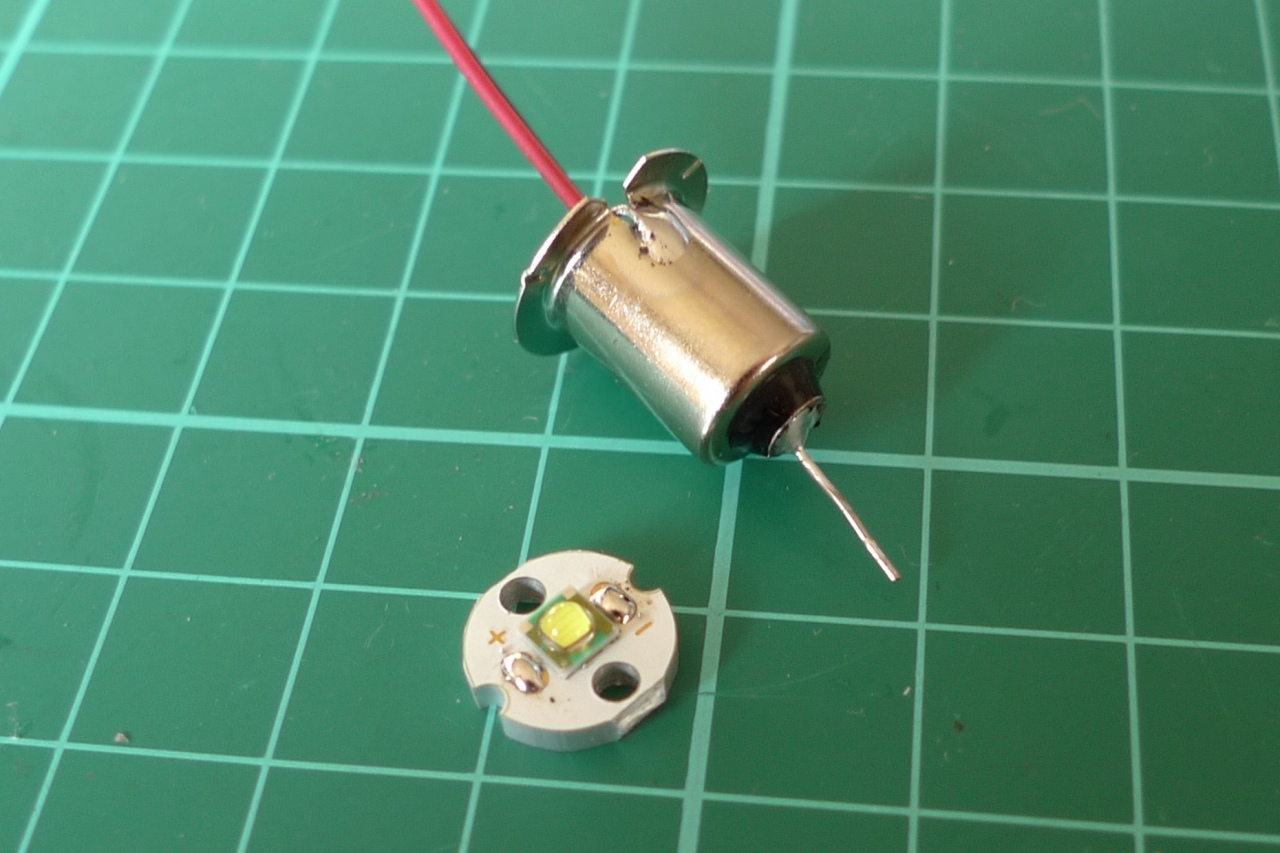

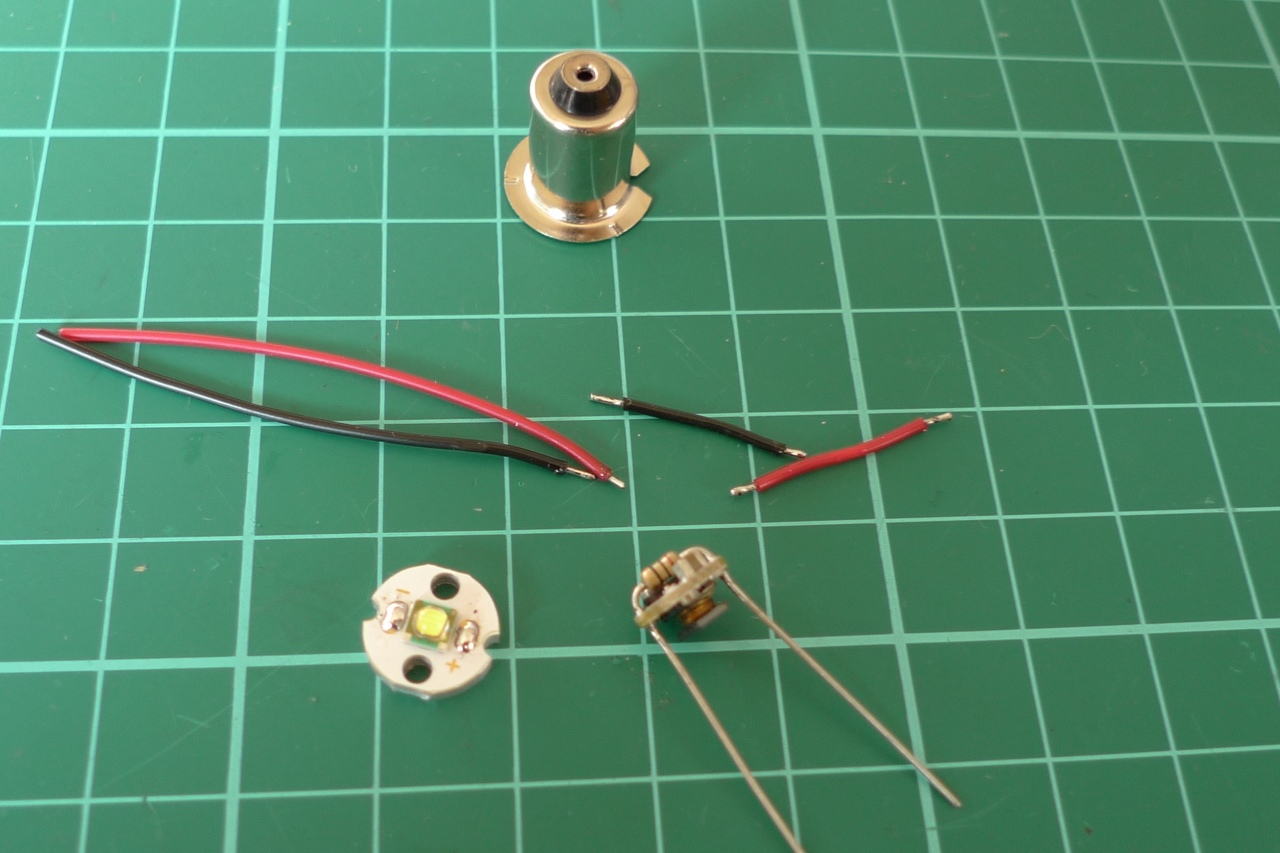

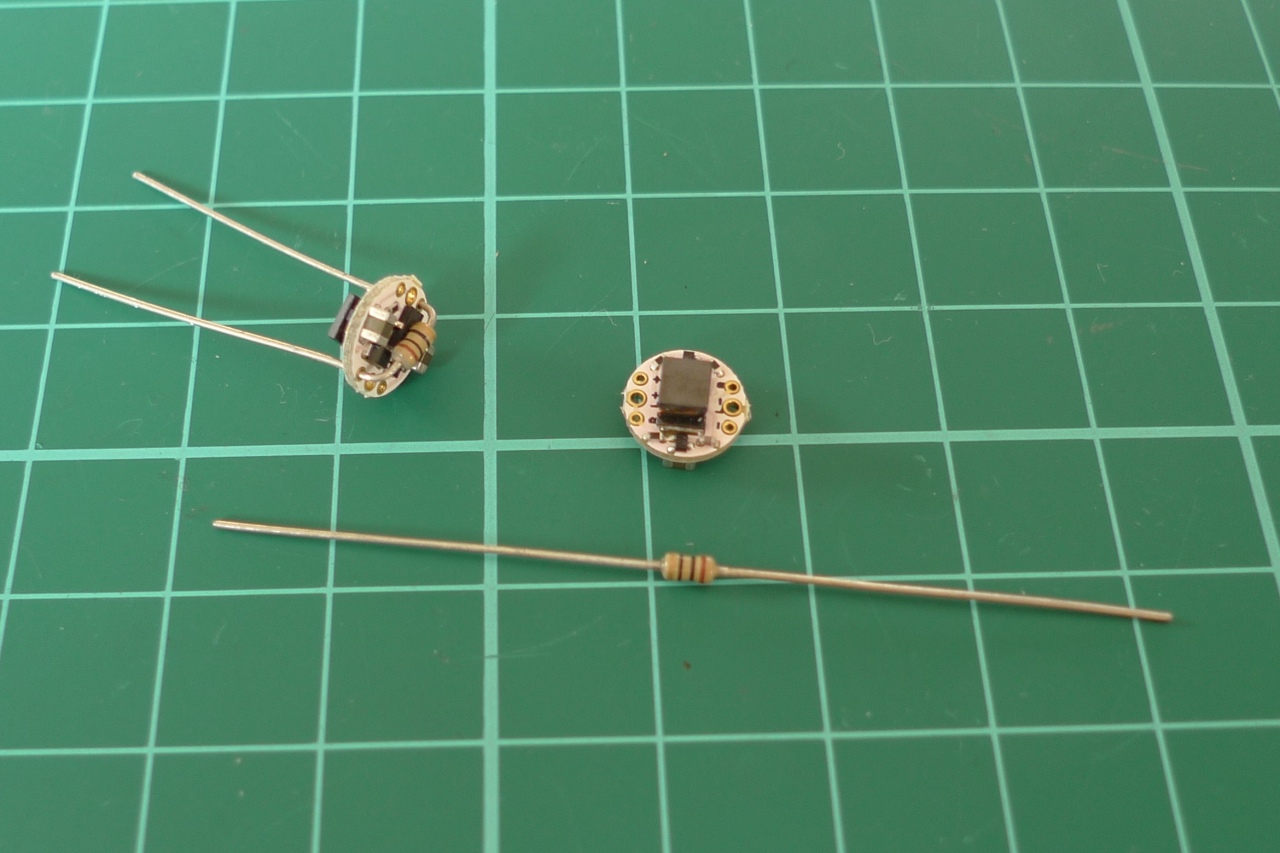

今回は、電子回路は１０Ωの抵抗を付けて 100mA 90mA で使用しました。部品は２個分写真に写っていますが、制作したのは１つです。

　

　
　

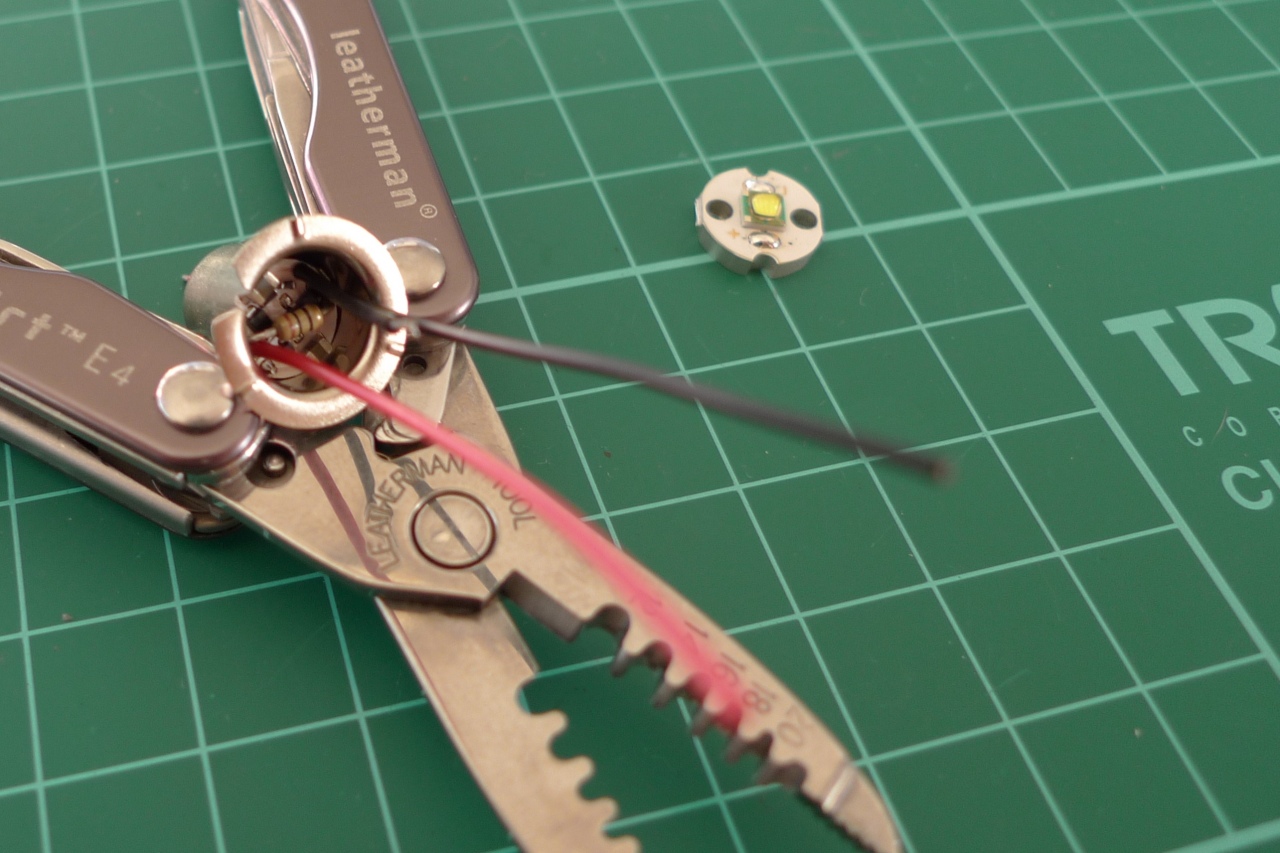

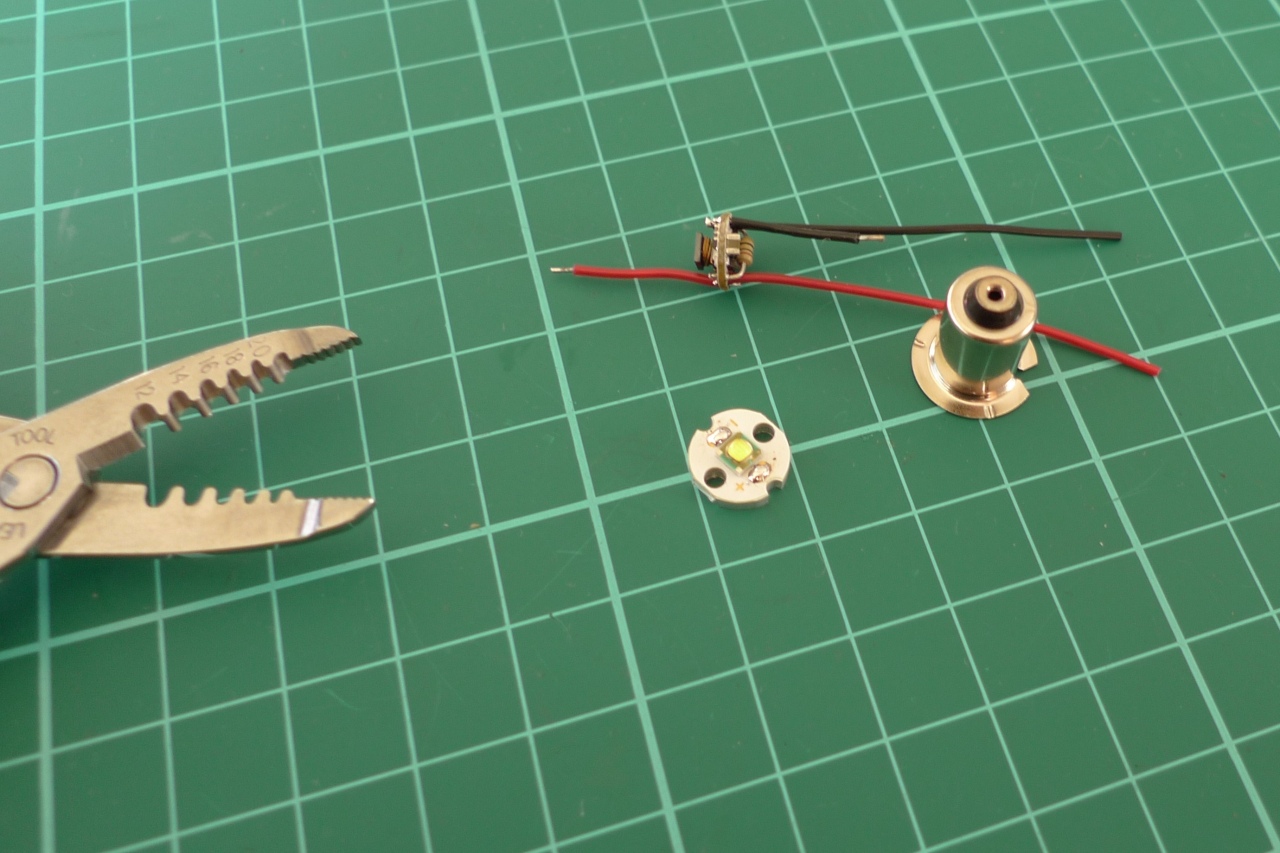

今回は、0.5mm 線径の単芯線を使っています。今回はこれがポイントなのですが、被覆をムクときに芯線にキズが入るとハンダ付けのあとでもそのキズ部分からポッキリと折れるのでちょっと使い辛く面倒です。

　
　

　
　

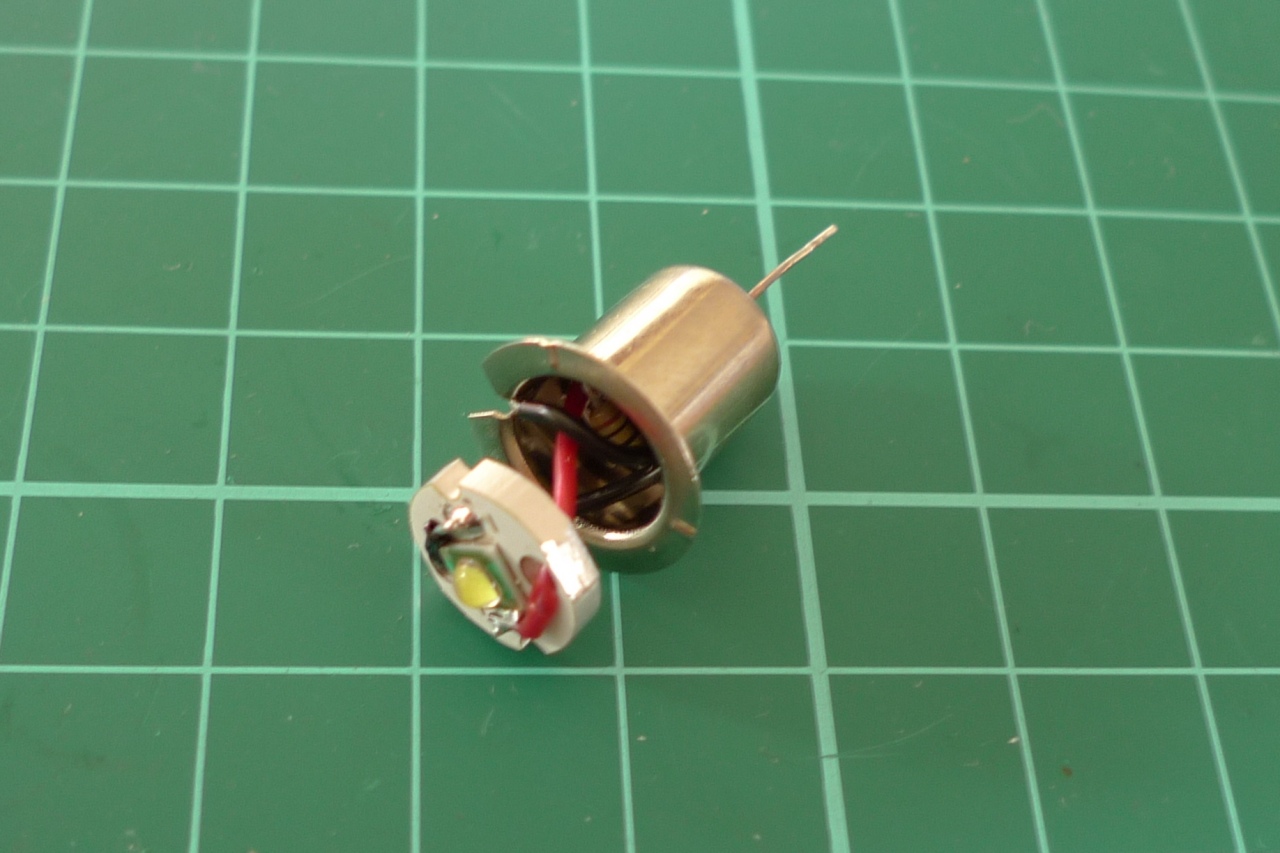

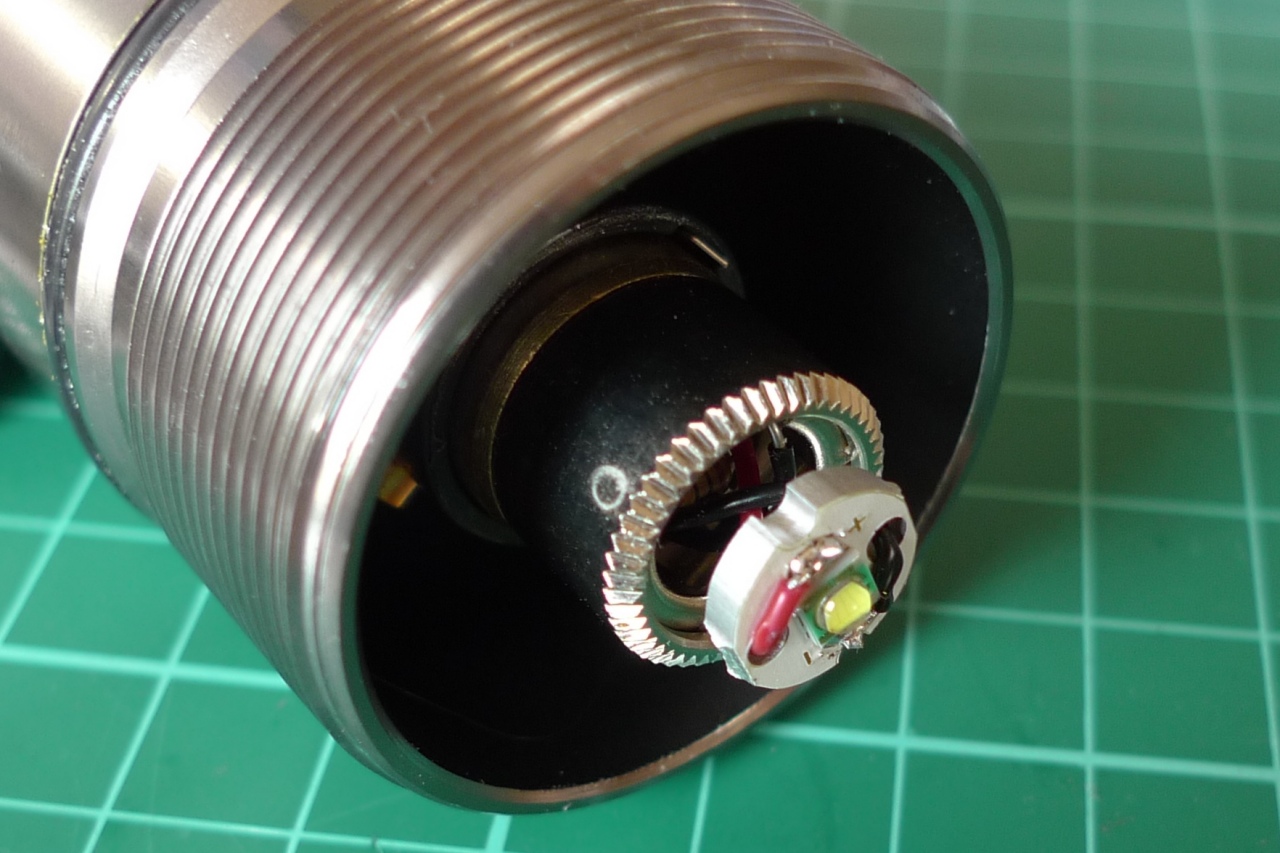

今回は、金属基板を単芯線で宙に浮かして基板の裏も空冷出来るようにしています。この状態で 100mA での駆動では、上に向けた状態で放置すると、ヘッドが無い状態でおよそ２６℃位の温度上昇でした（放射温度計で測定しました）。

　
ヘッドを付けると条件が悪くなり、横向けで使えば条件が良くなるので、悪くても３０℃程度の温度上昇で収まりそうです。

0.5mm の単芯線はしっかりしているので、ＬＥＤ部分は簡単には曲がりません（落としたりぶつけたりしたらダメだと思いますが、簡単に直ります）。

　

　
　
ごく普通に電球の代わりになります。

　

　
　

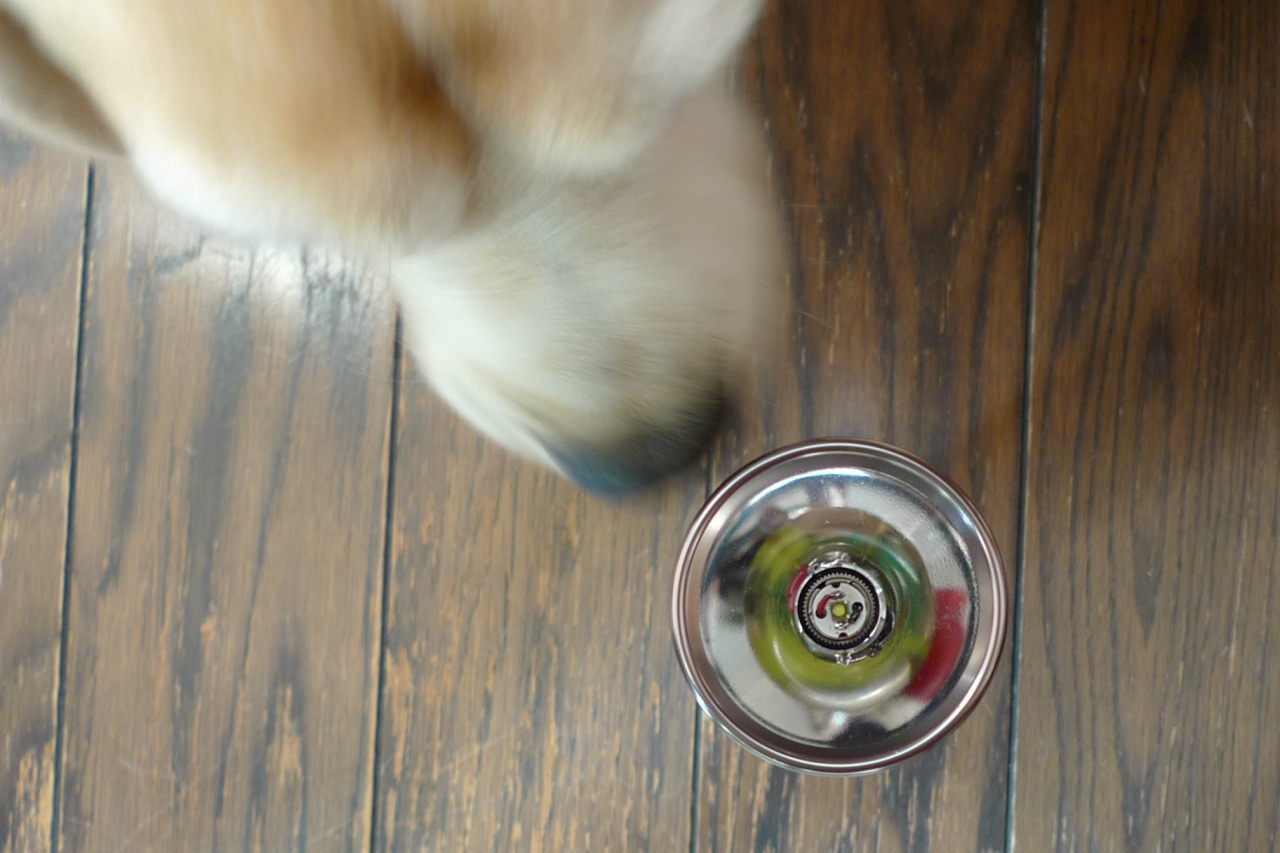

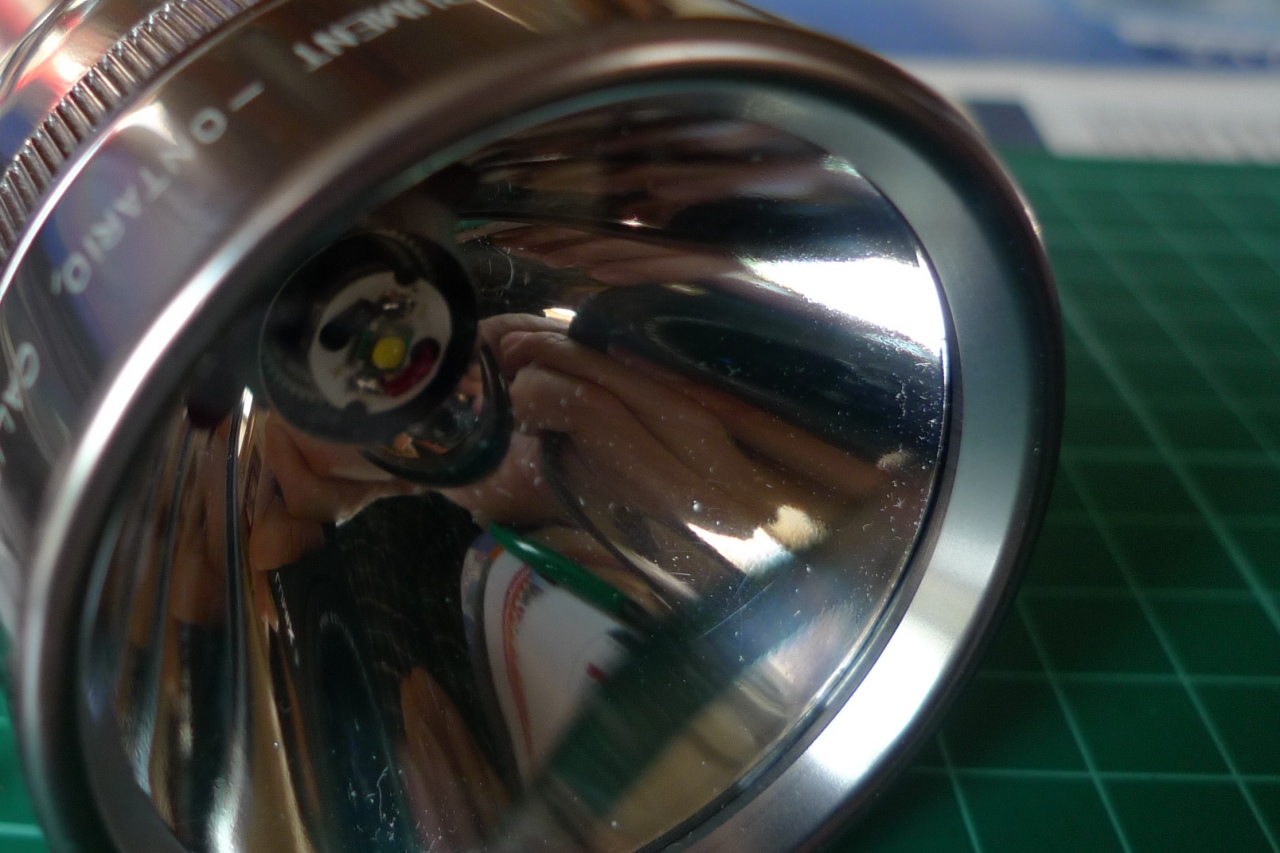

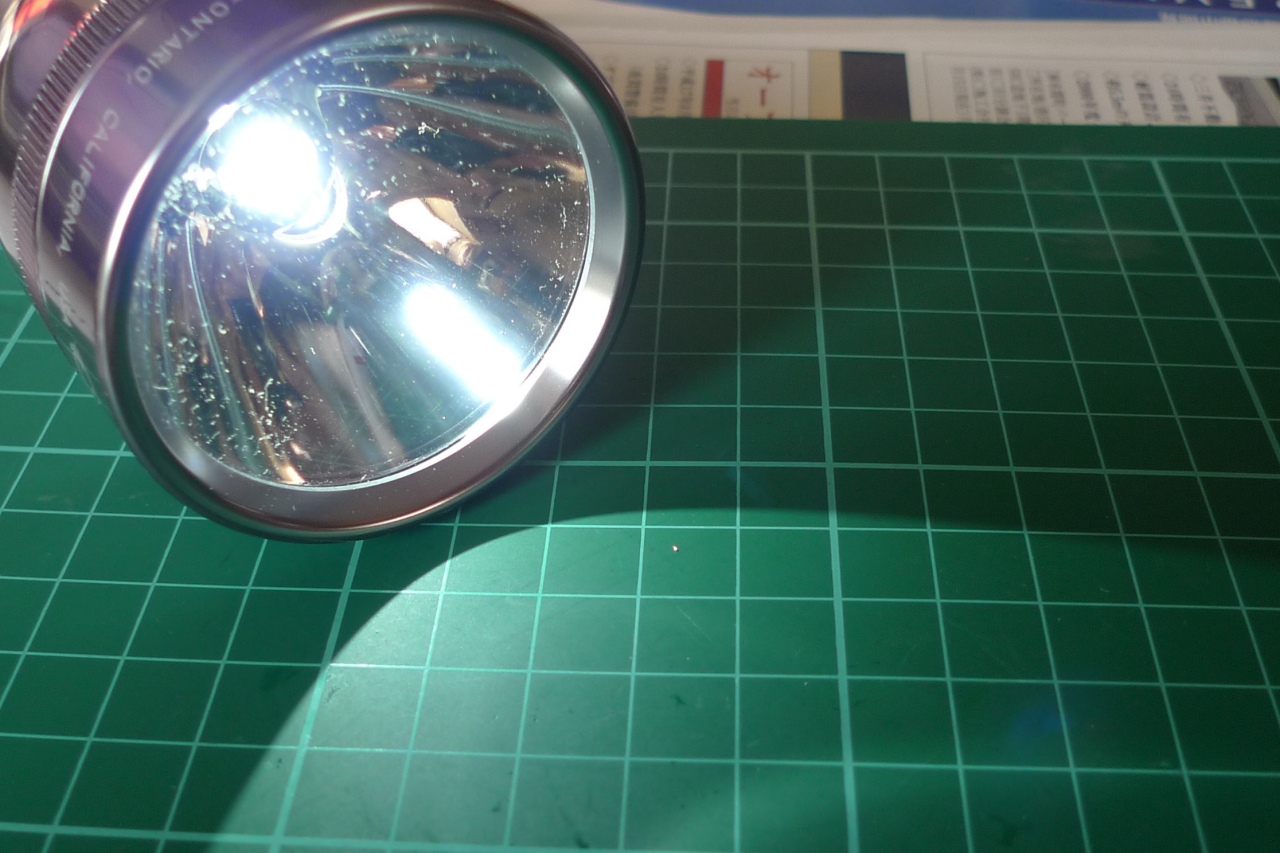

リフレクターにＬＥＤの蛍光体の映り込みを撮影するため、ライトを床に置いたところ、迷い犬タルト号がライトを覗きに来てしまいました。

　

　
　
今回は、組み立て中にアース線が折れるアクシデントがあり修理にちょっと時間が掛かりましたが、工程としては２０分程度で出来ました。また、XP-G の明るさランク R5 品を 100mA 90mA でアンダードライブしているので 35 30 ルーメン程度は出ていると思います。

　
なお、色ランクが WG なのでアンダードライブしていることもありかなり黄緑系の色で、色はちょっと・・・、というところです。

　
配光角調整も電球と良く似たパタンです。

　
乾電池は環境温度や電流の流し方の違いで容量が大きく変わるそうなので、容量が良く把握できません。想定としては、単一乾電池を 7,000mAh 程度と想定すると、電池２本で 21Wh で、消費電力は多分 0.4W 程度と思うので、５０時間程度は使えそうです。

　
マグライトは立てて上向けとし、ティッシュを工夫して膨らませて被せるとランタンのように周囲を照せ、明るさもライトの近くでは読み書きが出来る程度に照らせます。ヘッドを外して電球部分周囲の凹みにティッシュを差し込むと工夫せずにティッシュがキャンドル状に出来ます。

　
　
　
　
　
　
　
　
　
次回は、荒れくれＭＯＤ XP-G のデーター編を未定しています。

2011.5.7 edite ：電流値をまちがっていたのを修正しました 100mA －＞ 90mA
　
　

左のアナログ時計のブログパーツは↓で・・・
http://illuminum.cocolog-nifty.com/led_light/2007/02/post_f4bf.html

イルミナムのページ

壱式 SS XP-G （データー編）

先週の 壱式 SS XP-G （外観編） に続いて今週はデーター編です。

　
今回は、２種類のＬＥＤ発光色のモデルがそろっていますので、その両方のデーターを取ってみました。

　
　
　
■ 壱式 SS XP-G ビームショットとデータ

　
　● 電池：CR2 電池 １本（付属しています）

　

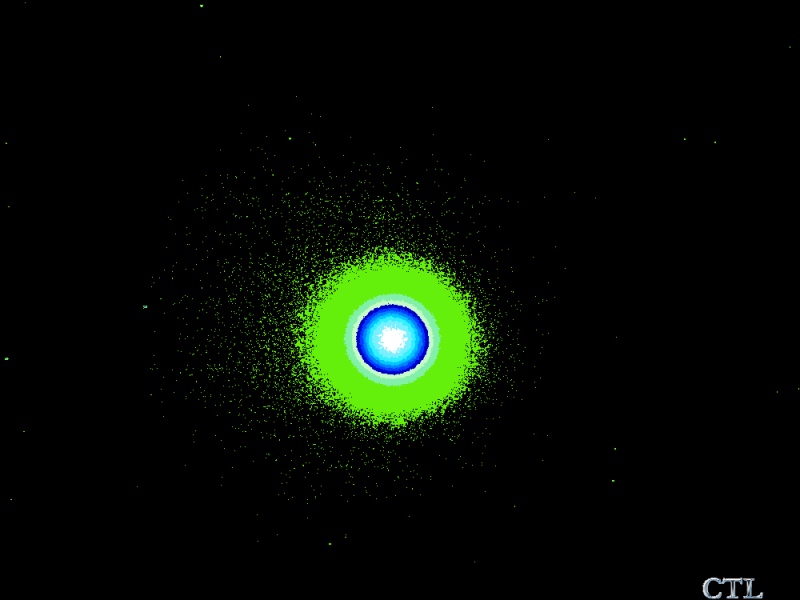

　・ Cool White model
　

　

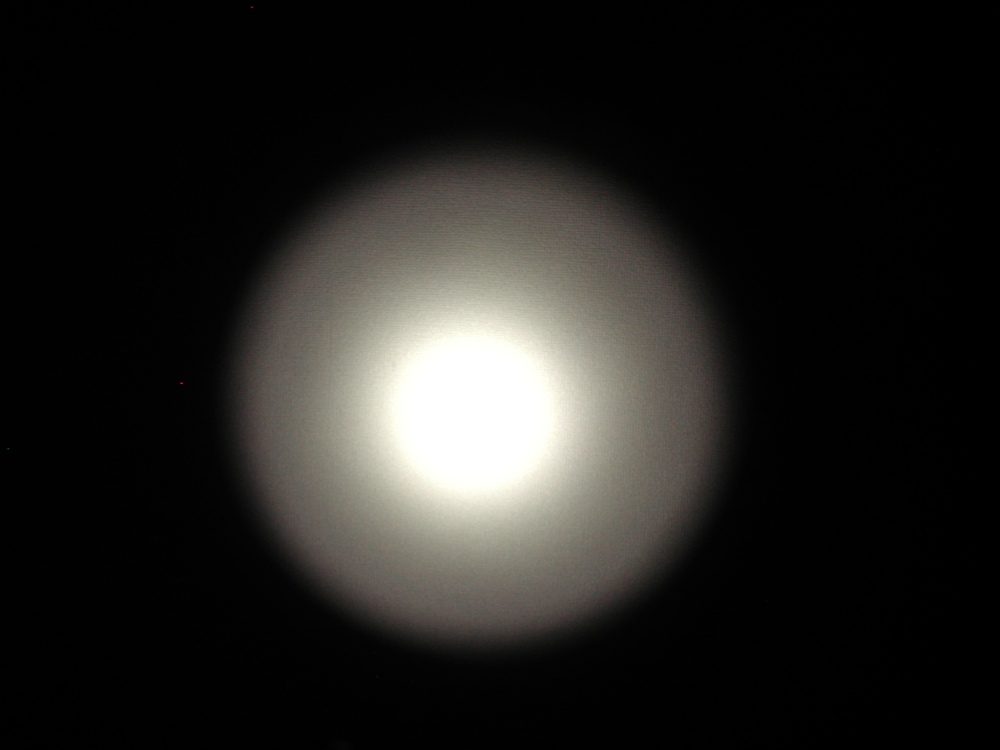

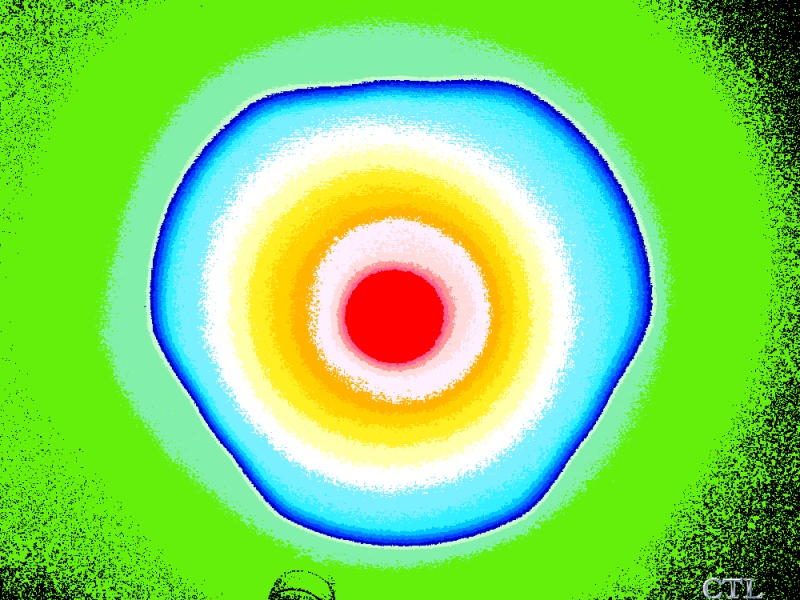

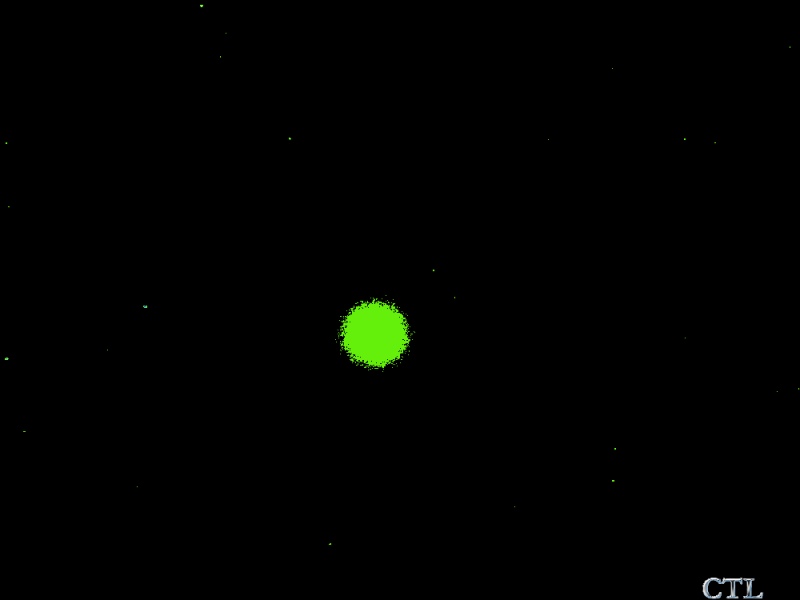

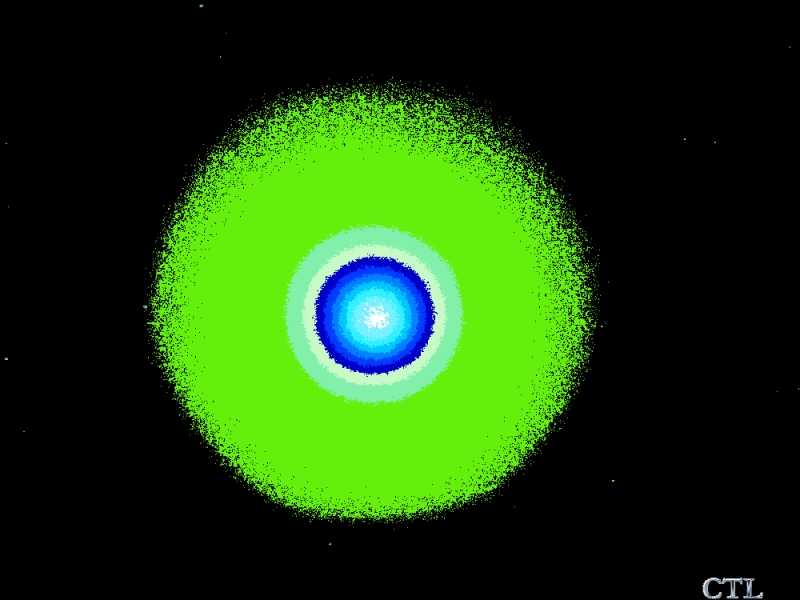

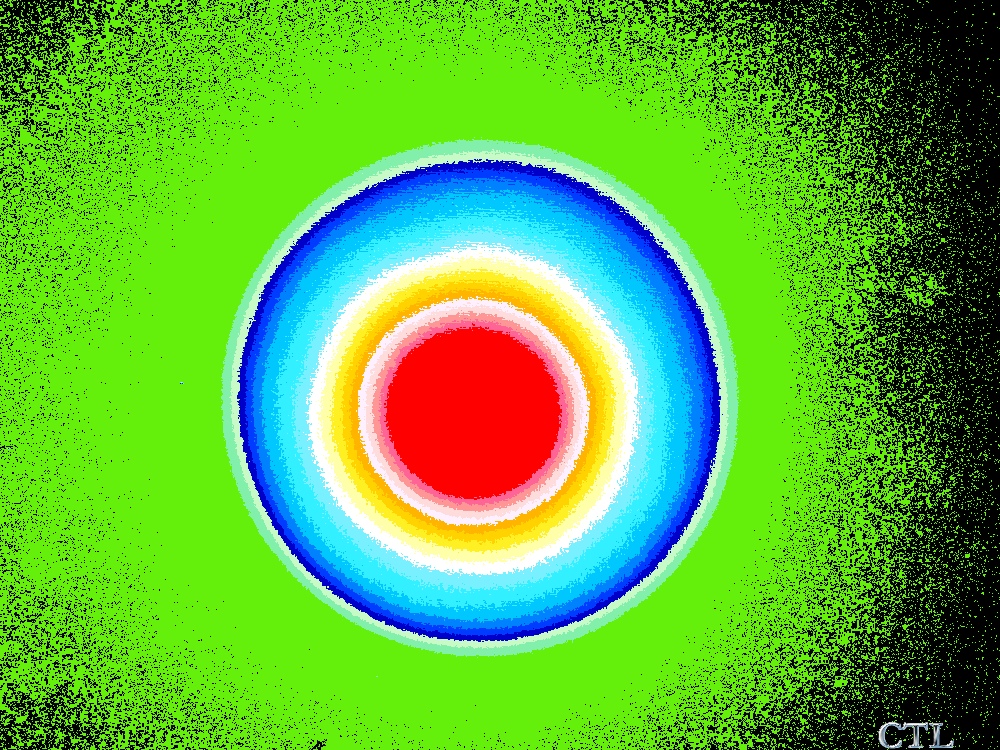

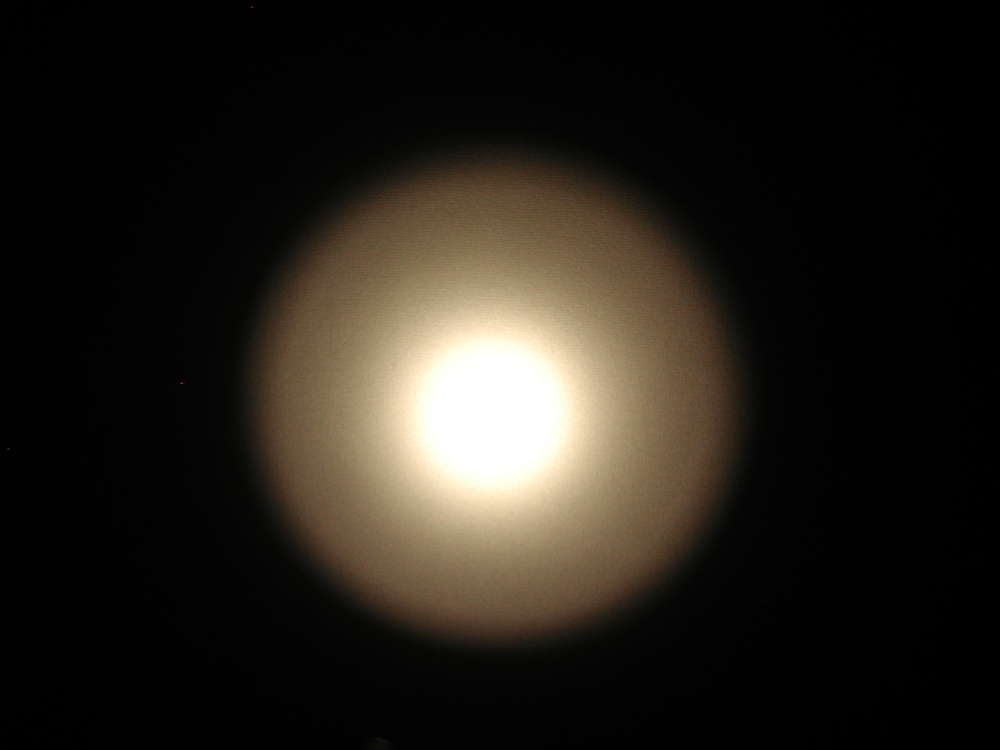

写真：ビームショットと２０段階図です
　

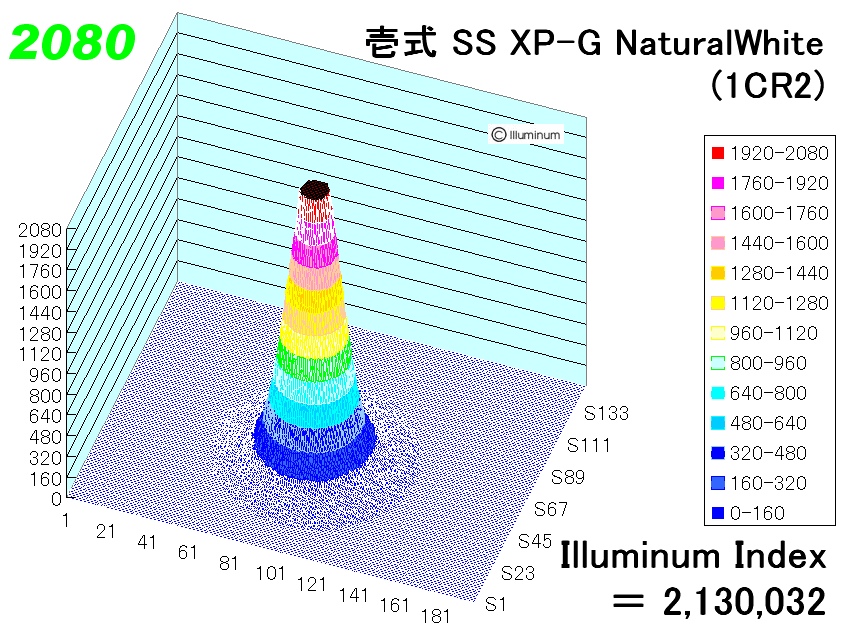

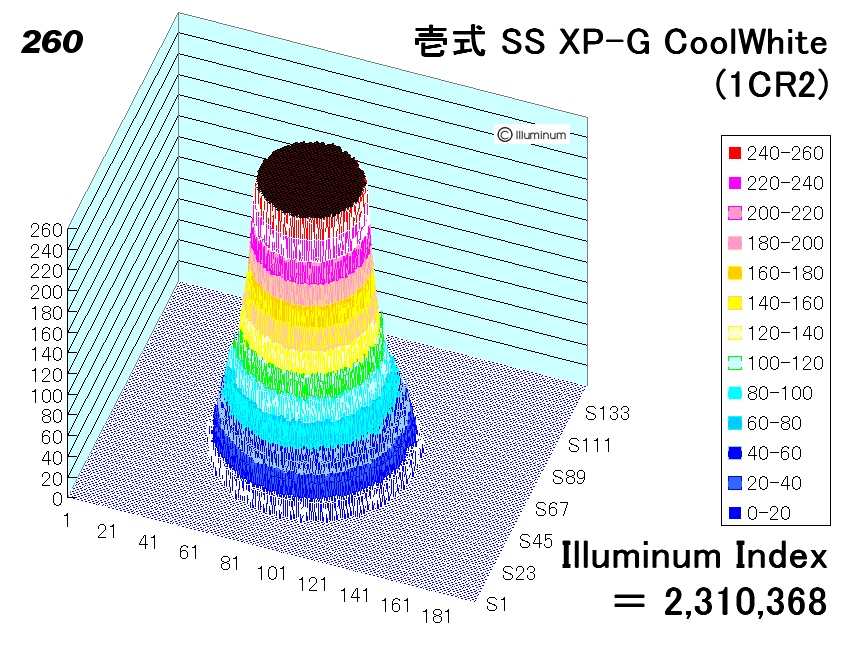

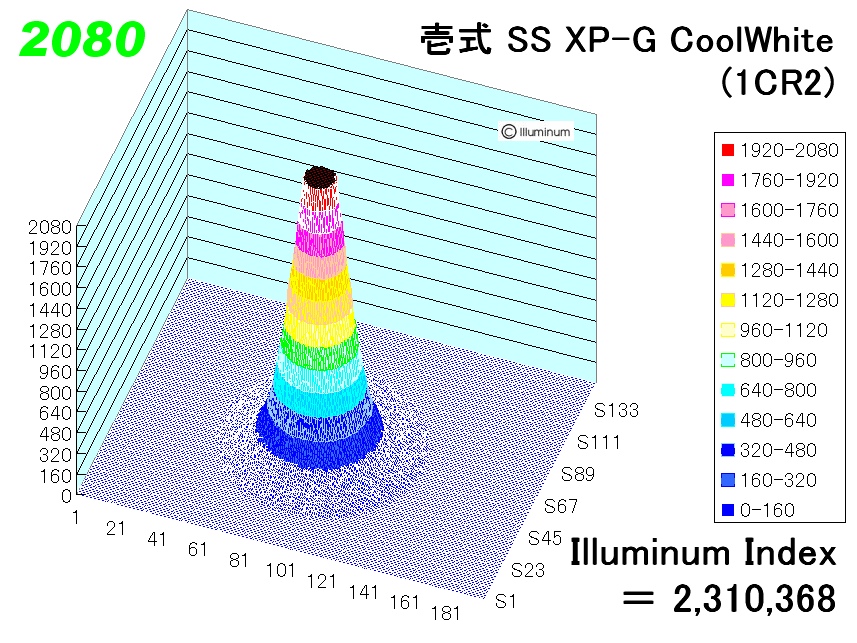

グラフ：Low level での３Ｄグラフです（左：縦軸 260 ポイントスケール、右：2080 ポイントスケール）
　
　
　

　・ Natural White (3D) model

　

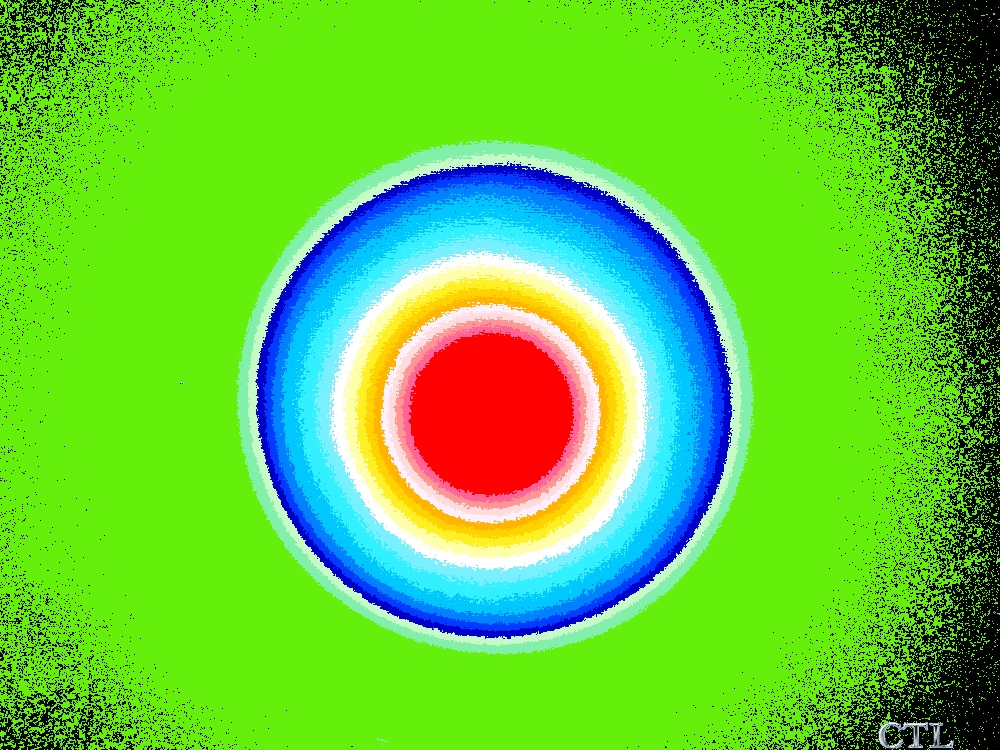

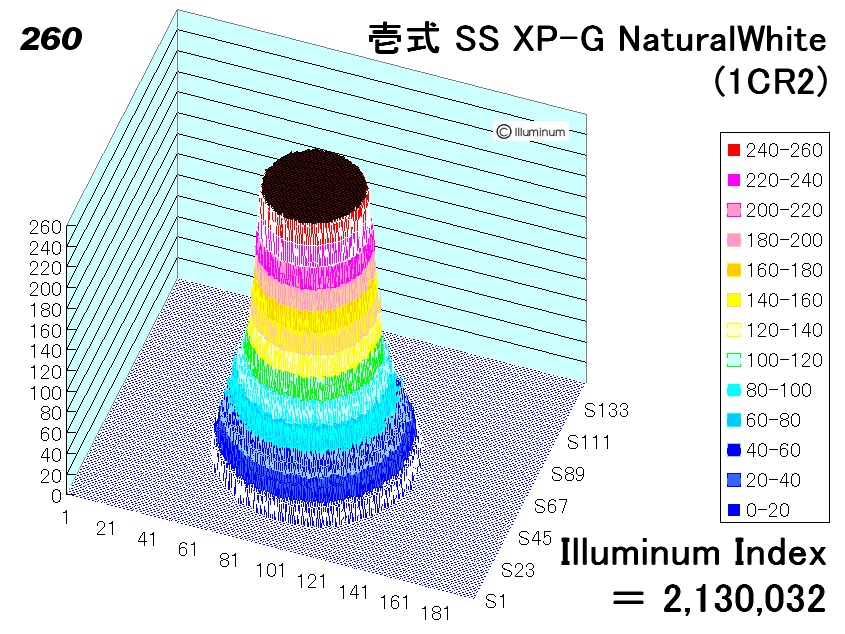

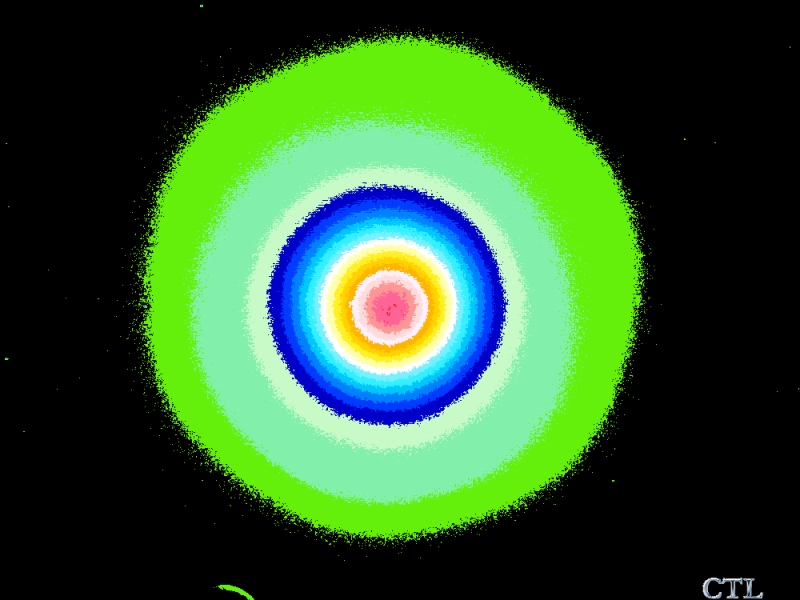

写真：ビームショットと２０段階図です
　
グラフ：Low level での３Ｄグラフです（左：縦軸 260 ポイントスケール、右：2080 ポイントスケール）

ライト名		中央照度 lx/50cm	イルミナム インデクス	簡易ルーメン 換算
壱式 SS XP-G Cool White		6,580	2,310,368	156
壱式 SS XP-G Natural White 3D		5,810	2,130,032	144

　
　
ご注意：簡易ルーメン換算値はあくまでも推定値です。特に今回のデータは測定条件がリファレンスと異なるため、誤差が大きくなっています。このため、メーカー公称値とは直接比較はできません。また、Cool White を基準としていますので、Natural White や Warm White の場合の誤差は大きくなる傾向があります。

■ まとめ

　
リフレクターが深いため比較的小型のライトにしては周辺への拡散光が少ない傾向です。「小さいのに高性能」を絵に描いたようなモデルです。

　
非常にシンプルな 350mA 駆動なので明るさが XP-G 本来の力を出し切っている感じの結果となりました。

次回は、「久しぶりの 荒くれＭＯＤ」 を予定しています。

左のアナログ時計のブログパーツは↓で・・・
http://illuminum.cocolog-nifty.com/led_light/2007/02/post_f4bf.html

イルミナムのページ

壱式 SS XP-G（外観編）

今年の２月からカチキチさんのブログ「ひとりごと」 http://katokichi.cocolog-nifty.com/hitorigoto/ に「壱式再販への道」という連載が始まりました。密かにウオッチしていたところ、１２日に「壱式販売所」が開設されて購入できるようになったので、早速ポチってしまいました。（この販売所は販売が終了すると無くなるようです）

　
今回の壱式は、LED が Cree さんの XP-G のモデルでクールホワイト（R5 1A～1D）とニュートラルホワイト（R4 3D）の２モデルがステンレスボディで用意されています。

　
2007年の Seoul Semicon さんの P4 を使ったアップグレードモジュール、同年末の同 LED を使った 壱式ＳＳ（ステンレススチール） http://illuminum.cocolog-nifty.com/led_light/2007/12/ss_4b02_1.html から久しぶりの壱式です。

　
LEDが小さくなり、リフレクターが深くなったものの、従来の壱式モジュールと互換性を保つため、電子基板の厚さを薄くするなど、カトキチさんのブログ「壱式再販への道」に書かれています。

　
基本的には、従来からの壱式で特に前回のステンレスモデルと見分けはモジュールのリフレクターと LED の違いしか分かりません。互換性がきちんと守られていることはとても凄いことで、なかなか出来るものではないのでその意味でも大変に良く作られたライトです。

　
発売開始日に注文したところ、直ぐに綺麗に紙に包まれた壱式が送られてきました。

　
という訳で、今回は 壱式 SS XP-G の外観編です。

　
白い紙に包まれたこの状態を見ると何となくワクワクしてしまいます。

　
　
外観は、いつもの壱式です。

　
　
基本構造は、いつもの壱式です。

　

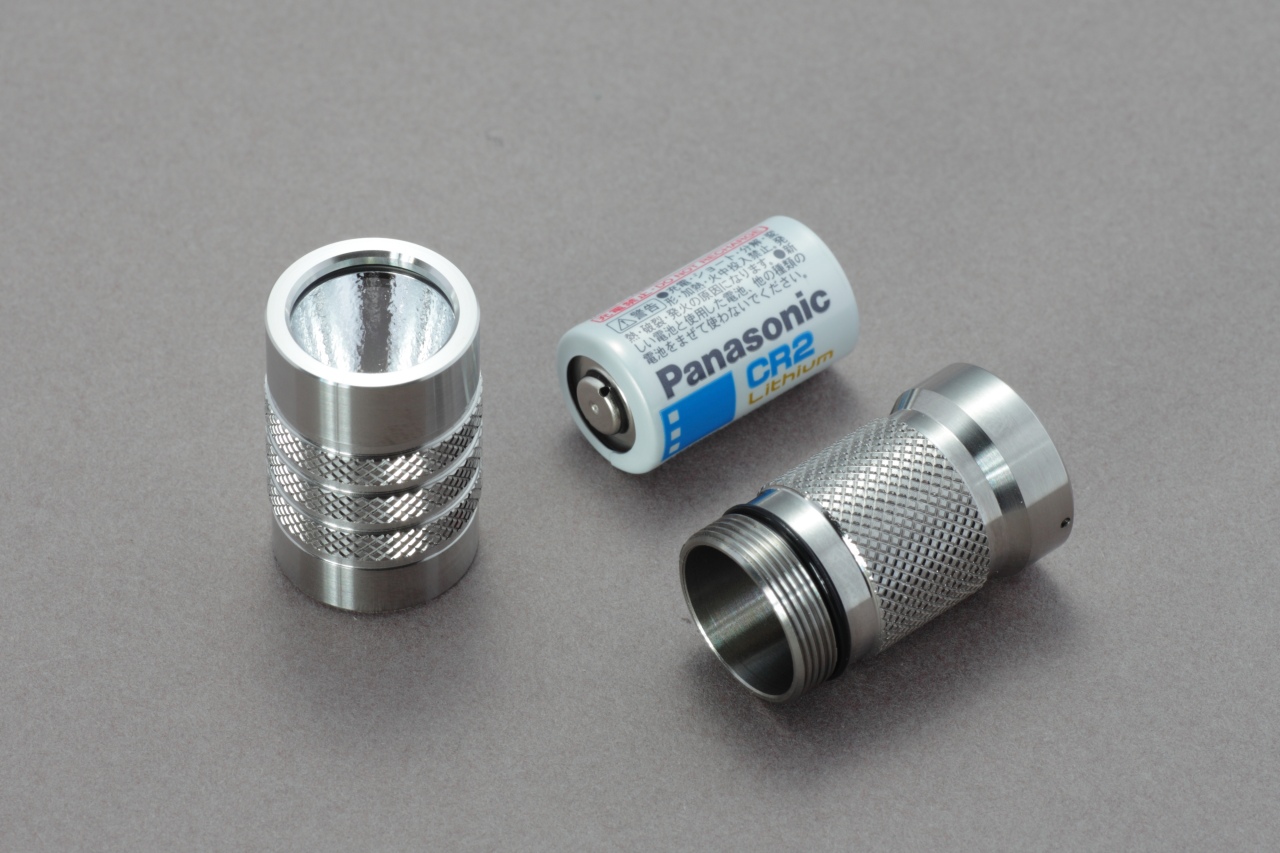

電池はいつもの CR2 です

　
　
いつもではない LED を撮影するいつものライト正面写真を撮り忘れてしまいました （＾＾；

　

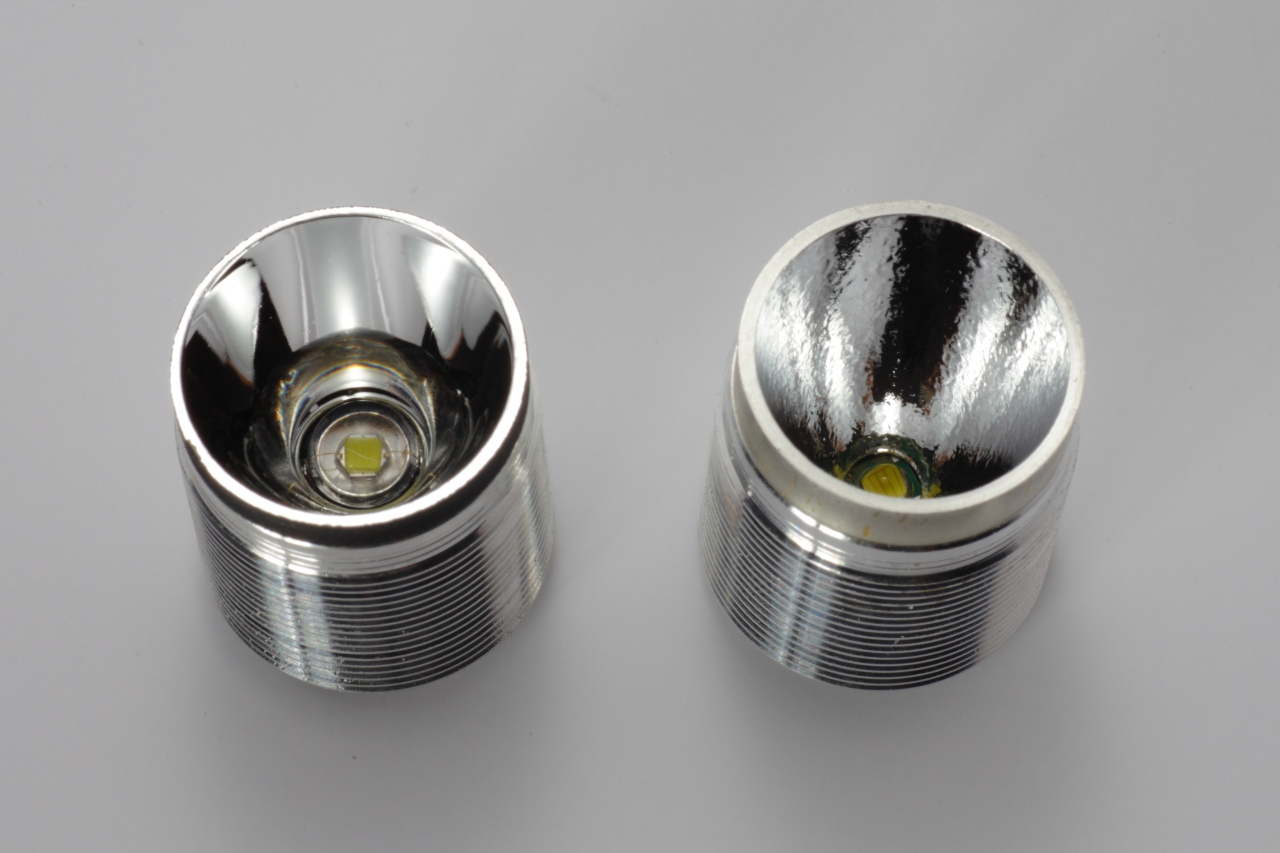

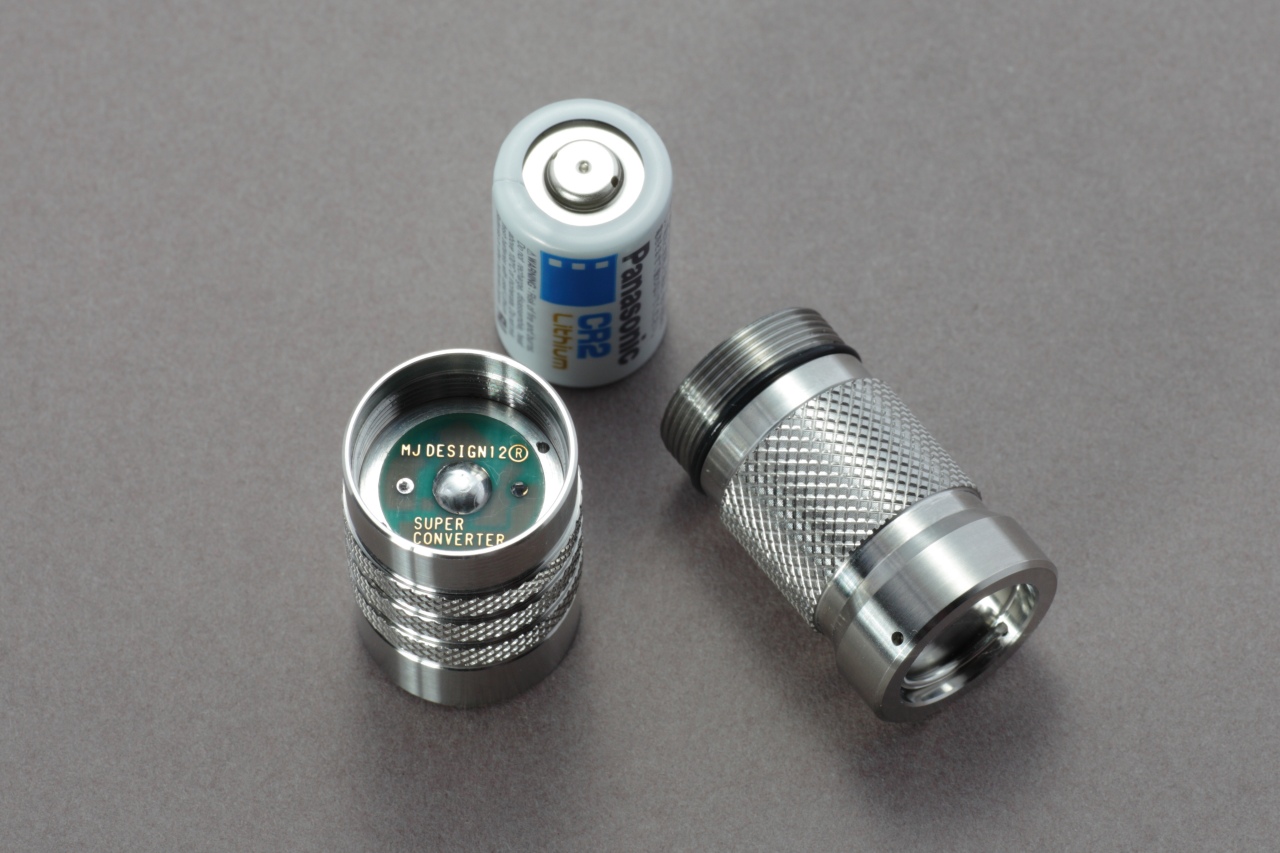

以下の写真は、壱式 Ｖ６ の Luxeon モジュール と今回のモジュールを並べたものです。今回のリフレクターがかなり深いことが分かります。（カメラ用の小型のカニメ回しで取り外しました）

写真 左：Luxeon モジュール、右：XP-G モジュール

　
　
今までの代表的壱式を並べてみました。記憶ではもう何が何だか・・・、マズい・・・、
　

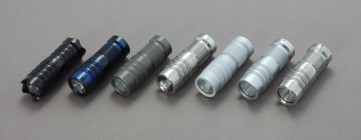

左から、Tactical（トゲ壱）、SA、LE、SS、V3.1、V6、今回のSS

　
　
　
　
　
　
次回は、データー編の予定です。

左のアナログ時計のブログパーツは↓で・・・
http://illuminum.cocolog-nifty.com/led_light/2007/02/post_f4bf.html

イルミナムのページ

MAG-LITE XL100 （データー編）

今回の震災で被災されました方々にお見舞い申し上げます。

　
　
輪番停電も土日の実施が中止となっています。コンビニ、スーパー、ドラッグストアなどのお店が照明を落としているなど多くの企業や人々の節電の効果が出ているためと思われます。この状況などから、当ブログも少しペースを落としながら節電を心がけつつ再開させて頂きます。

　
　
　
前回の MAG-Lite XL100 （外観編） に続いて今週はデーター編です。

　
このライトは非常にハイテク感があり、扱いはビデオチュートリアルを見ると良く分かります。

　
今回は、付属の電池（テスト用アルカリ乾電池）を使い、スポットで測定をしています。スポットに限定したのは、スポットとワイド調整が出来ることになっていますがワイドの場所があまり良く定まらないためです。

　
また、明るさは無段階調整（正しくは多段階かもしれません）なので明るさＭＡＸでのデーターです。

　
　
　
　
■ MAG-LITE XL100 ビームショットとデータ

　
　● 電池：アルカリ単四電池 ３本（付属しています）

　

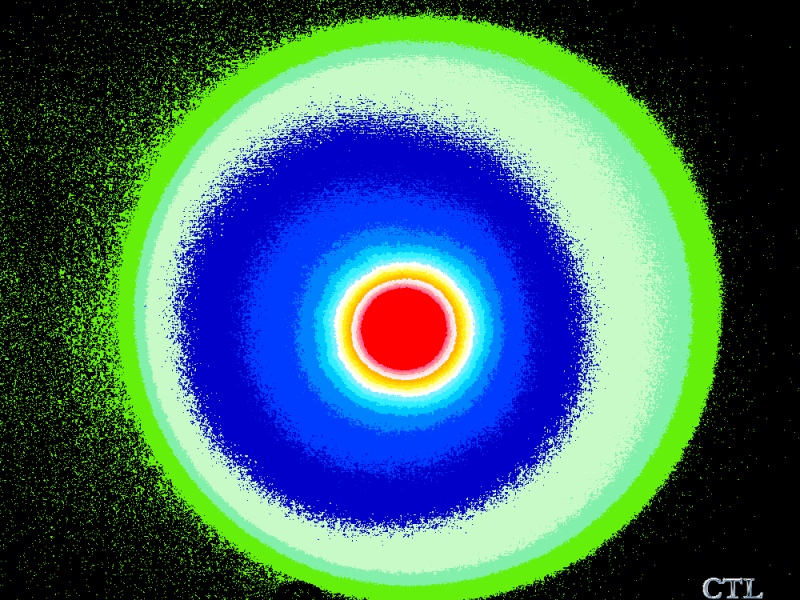

　・ ＭＡＸ
　

　

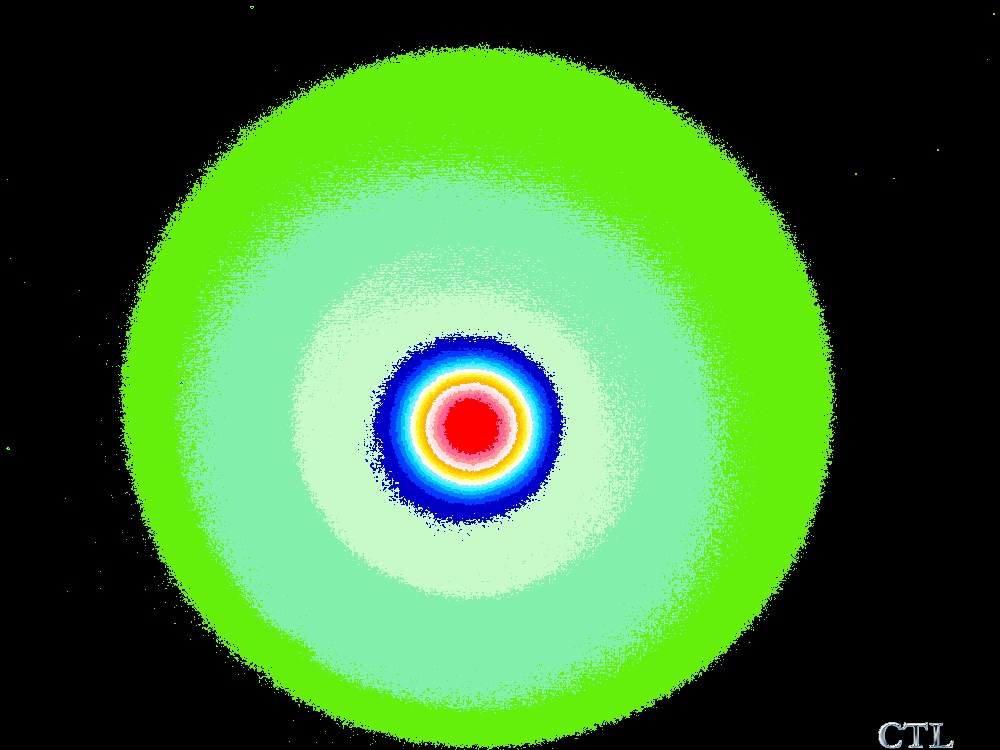

写真：Low level でのビームショットと２０段階図です
　

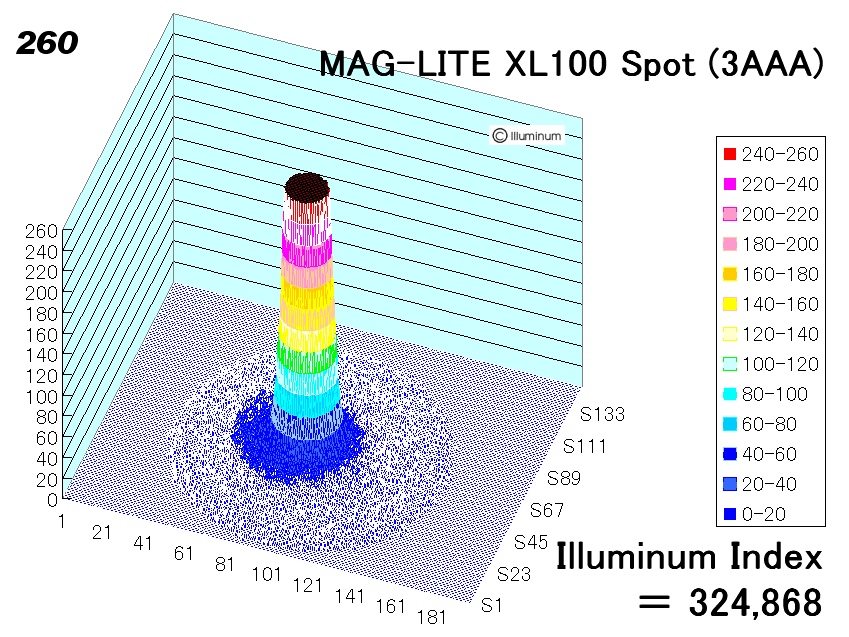

グラフ：Low level での３Ｄグラフです（縦軸 260 ポイントスケール）。

　
　
　
　・ ３Ｄグラフ内の Illuminum Index（イルミナムインデクス）とは ＝　http://www.illuminum-led.com/fl_017.html
　・ イルミナムインデクスでライトを比較したモノは、http://www.illuminum-led.com/flm_021.html をご参照ください。左ペインのライト名がそのライトのページにリンクしています。なお、データーは 2006.7.2 以前のモノで、最新のデータはまだ整理できていません m(_ _)m　
　
　
　
　
　●データ：中央照度 （ lx/50cm ）と イルミナムインデクス

・ アルカリ単四電池 ３本

ライト名		中央照度 lx/50cm	イルミナム インデクス	簡易ルーメン 換算
MagLite XL100	MAX	13,550	324,868	22

　
　
ご注意：簡易ルーメン換算値はあくまでも推定値です。特に今回のデータは測定条件がリファレンスと異なるため、誤差が大きくなっています。このため、メーカー公称値とは直接比較はできません。

■ まとめ

　
このライトは Lumileds の Rebel を使用していますが、光源が小さいのでリフレクターとのマッチングが良く、そのため良く集光しています。

　
ツルツルのリフレクターであることもありこの集光性が良いことが中央の照度を 13,000ルクスを超える非常に高い値となっています。

　
一方、この集光性にマッチしたリフレクターなのでマグライトお得意のリフレクターを動かして配光を変える機能もヘッド部分の回した感触も調節している感覚はなく単に緩めているだけのような感じなのと中心の集光がドーナツ状に広がりますが、スポット時に周囲に広がっている部分が広がる訳でもなくマッチングがずれた感じがするだけなので、ワイド側での使用感はあまり良い感じではありません。

　
集光性が良いので中央照度はかなりピーキーに明るいのですが、イルミナムインデックスは今時のライトとしてはかなり低く 324,868 で、これは７年前の ARC LSL 程度です。もっとも、通常の都会での使用には十分な明るさだと思います。

　
なお、ランタイム（連続点灯時間）は、公称 5 時間 15 分～ 201 時間とかなり長いので 80 ルーメン Rebel をアンダードライブしているものと思われます。（なお、80 ルーメン Rebel は 350mA 時に 80 ルーメン以上を保証している Lumileds の LED です）

　
今までのＬＥＤマグライトは従来構造とスタイルを踏襲していたものですが、LED ライトの時代となり新しい LED ライトを提案してきたという感じです。明るさ調節機能が付いているにも関わらずむやみに他のライトとの明るさ競争には参加せずに実用的な明るさにとどめることでランタイムを伸ばすことを優先するコンセプトなのでしょう。

　
このライトは外観仕上げも含めて良くも悪くもマグライトと感じました。

　
なお、このライトはＯＦＦ時にも微弱電流が流れているという情報をどこかで見ましたが（情報元を失念しました）、未確認です。自分は念のため保管時に電池を外しています。

　
　
　
　
　
